Подушка под фундамент: песчаная подсыпка своими руками

Для чего предназначена подушка под фундамент

Все типы фундаментных конструкций возводятся после завершения подготовительных мероприятий на строительной площадке. С использованием различных технологических решений и строительных материалов создается базовый слой основания.

Основой для возведения любого здания является очень важный объект, от которого зависит длительность будущей постройки

Решает комплекс серьезных проблем:

• гасит реакцию почвы, вызванную подъемом мороза;
• выравнивает перепады высот на участке;
• снижает вероятность усадки постройки;
• помогает обеспечить целостность основания;
• защищает основу от чрезмерного насыщения влагой;
• пропорционально распределяет силы, передаваемые конструкцией на землю.

Без формирования специальной подложки невозможно представить возведение основания конструкции. Фундамент на правильно сформированном основании обеспечивает устойчивость построек на длительный период эксплуатации.

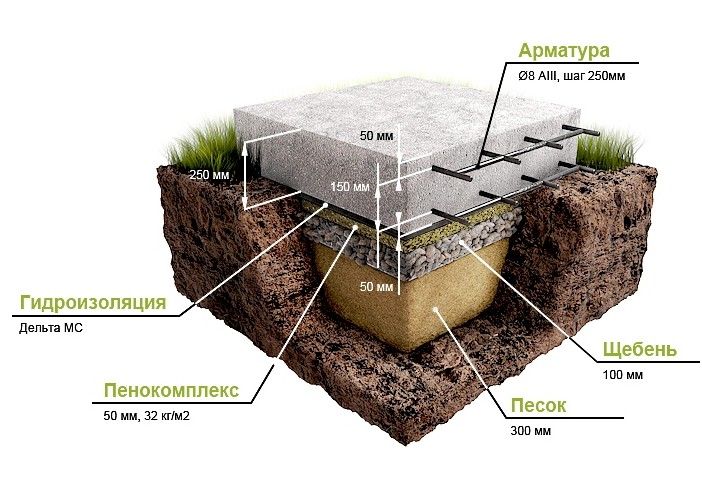

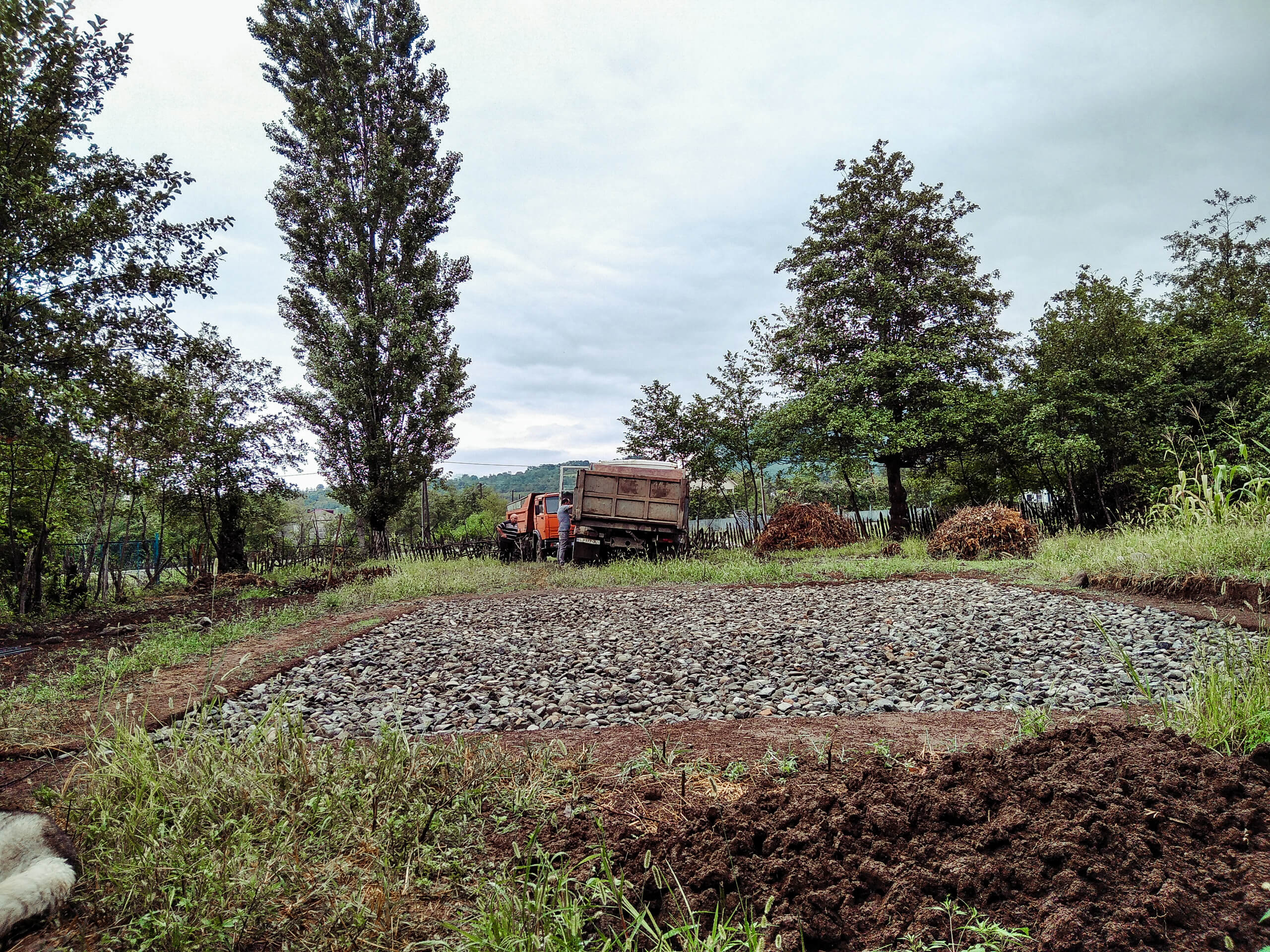

Подушка под монолитную плиту из щебня

В процессе создания подушки из щебня используются фракции от 20 мм и более. С щебеночным основанием конструкция фундамента становится более устойчивой, он хорошо защищен от деформации при усадке плиты. К тому же фундамент с таким фундаментом хорошо справится с силой подъема грунта.

Обязательным условием кладки щебеночного основания является его качественная трамбовка.

В первую очередь укладывается слой песка высотой 20 см. Из щебня можно создать слой в 25 см. Когда материал уже хорошо выровнен и утрамбован, можно залить водой для получения максимальной плотности.

Качественный слой щебня нужен при возведении монолитно-плитного фундамента, при возведении многоэтажного дома. Заливка щебнем обязательна: слой основания должен быть на 20 см больше самой фундаментной плиты по периметру.

Виды подушек

Базовый уровень фундамента формируется в соответствии с требованиями проектной документации с использованием распространенных в строительной отрасли строительных материалов:

• песок. Это недорогой строительный материал, используемый при возведении фундаментов малоэтажных и легких зданий. Умеет воспринимать массу каркаса и деревянных конструкций. Небольшая толщина литого слоя, 250-300 мм, обеспечивает эффективную защиту основания небольшой конструкции;
• расколотый камень. Вне зависимости от размера фракции щебень позволяет формировать подушку под основание двухэтажного дома с повышенными прочностными характеристиками. Равномерно уплотненный материал способен стабилизировать возникающие нагрузки и пропорционально распределять их по поверхности основания;

Не секрет, что плохо заложенный фундамент сделает жизнь в доме невозможной

• конкретный. Материал, используемый в строительстве, способен обеспечить максимальный запас прочности при возведении массивных построек, сглаживая реакцию проблемных грунтов. Бетон прочнее песка и гравия. Однако строительство бетонного основания — дорогое удовольствие.

При выборе материала для нижнего слоя особое внимание следует обратить на следующие моменты:

• этажность строящегося здания;
• характеристики почвы;
• глубина залегания грунтовых вод;
• использованные строительные материалы;
• климатические факторы.

Решая, какой тип амортизирующего устройства для фундамента выполнить, следует позаботиться о его конструктивных особенностях и проанализировать все факторы. Рассмотрим, как формируется прослойка по разным материалам.

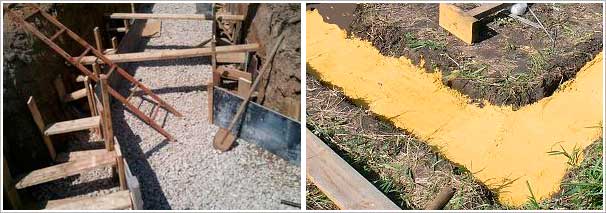

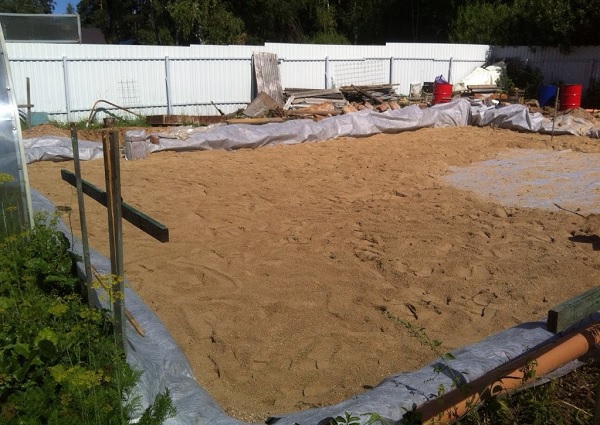

Песчаная подушка под фундамент

Использование речного или карьерного песка для возведения основания фундаментных конструкций не требует повышенных финансовых затрат. Материал легко формируется в однородный слой в условиях строительной площадки. Крупный песок после смачивания и прессования обладает необходимыми эксплуатационными свойствами.

Чтобы выровнять дно траншеи или котлована на месте будущего фундамента, необходимо насыпать десятисантиметровый слой песка или щебня

Песочная подушка под фундамент используется в определенных ситуациях:

• при проведении работ на строительных площадках с глубокими водоносными горизонтами. Уменьшение глубины уровня грунтовых вод требует прокладки под песчаный слой дренажных труб. Защищают легкий песок от эрозии;
• при возведении фундаментов одноэтажных зданий, возведение которых будет осуществляться с использованием легких строительных материалов с пористой структурой или каркасом. Более высокие базовые нагрузки, связанные с высоким удельным весом используемых материалов, могут разрушить песчаную основу.

Увеличение несущей способности песчаного слоя обеспечивается за счет уплотнения. В результате увеличивается плотность массива.

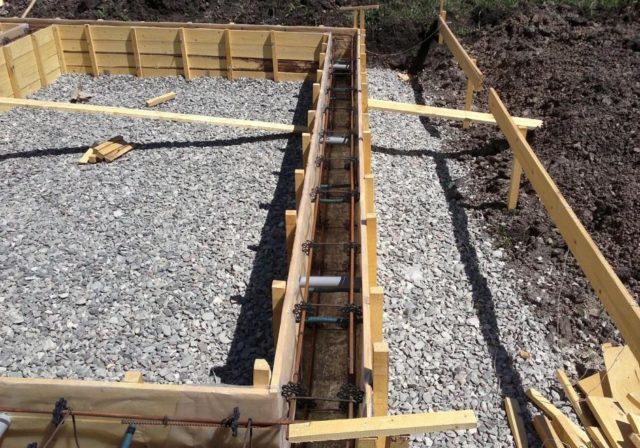

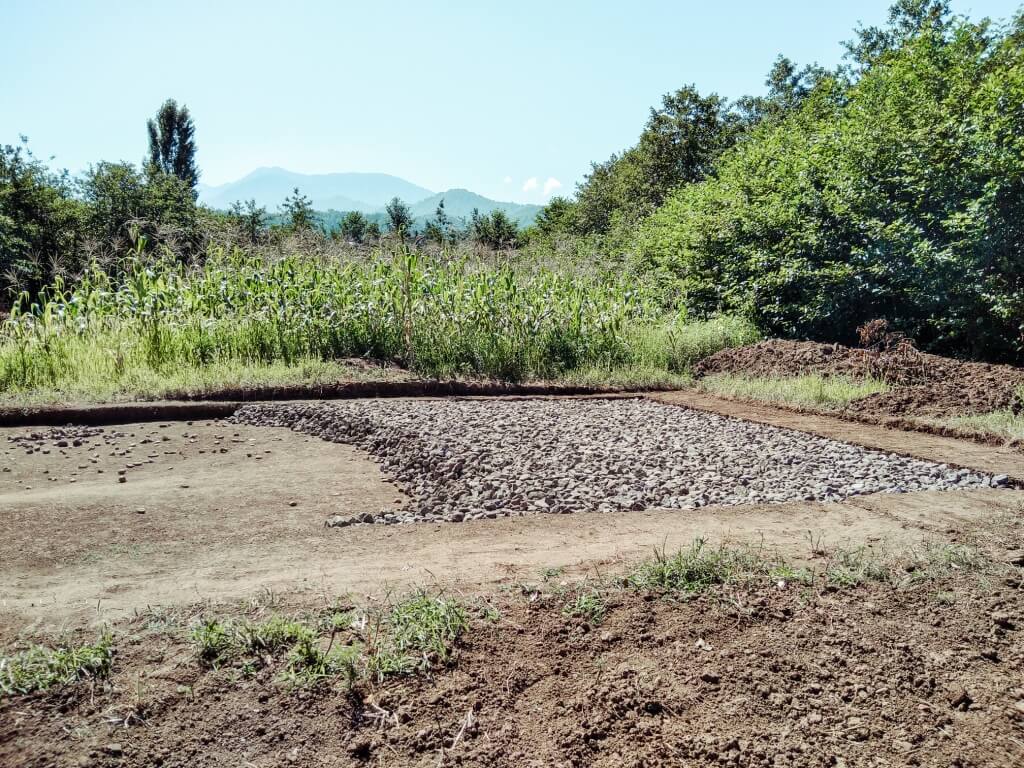

Гравийная подушка для фундамента

Гравий и щебень значительно превосходят песок по прочностным свойствам. Их широко используют при возведении фундаментов зданий большей массы. Использование уплотненного гравия с крупностью включений 20–40 мм обеспечивает требуемые эксплуатационные свойства.

Подготовить основание фундамента на основе гравия по следующему алгоритму:

1. Спланируйте поверхность строительной площадки.
2. Сформируйте подушку из крупного песка глубиной 12-15 см.
3. Хорошо уплотните песчаную массу вибрационным катком.
4. Насыпать щебень на песок и разложить, обеспечивая толщину слоя до 20 см.
5. Буфер для щебня для увеличения грузоподъемности.
6. Проверяйте склоны с помощью спиртового уровня.

Сделать грядку из щебня своими руками несложно, нужно лишь помнить, что насыпь должна быть под фундамент

Создавая щебеночную основу, необходимо обращать внимание на ее размер. Для повышения устойчивости возводимых построек слой щебня должен превышать размер основания на 50 см.

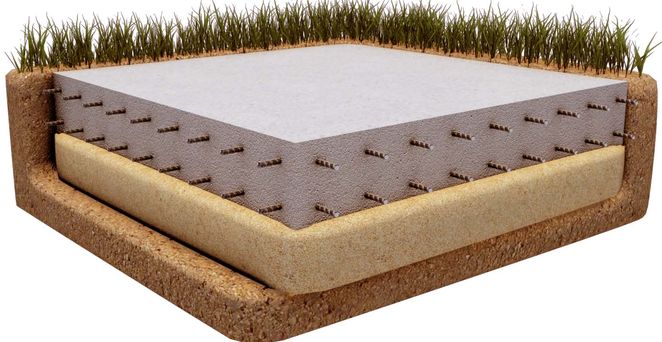

Железобетонная плита на монолитной подушке

При возведении массивных зданий с большей этажностью фундамент строят на бетонной основе. Особенности проекта:

• большая грузоподъемность;
• возможность строительства на различных участках.

Технологический процесс создания нижнего яруса на основе бетона требует соблюдения последовательности операций.

Работу выполнять по следующему алгоритму:

• Сформируйте на подготовленном участке слой щебня, убедившись, что его толщина составляет 12-15 см.
• Тщательно уплотните щебеночную массу с помощью ручной или механизированной трамбовки.
• Вырежьте из досок заготовки и сбейте деревянную опалубку по контуру будущей бетонной основы.
• Убедитесь, что высота деревянной конструкции соответствует уровню нулевой отметки.
• Нарежьте прутки диаметром 8-12 мм, чтобы сделать арматурную сетку для армирования бетона.

Самая надежная опора фундаментной плиты — бетонная площадка

• Квадратную сетку со стороной 150-200 мм обвяжите вязальной нитью из нарезанной арматуры.
• Уложить в опалубку арматурную сетку, за один прием залить бетоном.
• Вибрируйте цементную массу, чтобы удалить воздушные ячейки.
• Выровняйте поверхность бетона, образованного верхним уровнем опалубки.
• Поддерживайте постоянную влажность бетона, покройте поверхность пищевой пленкой.

Придерживаясь технологических рекомендаций, из бетона можно сформировать надежный фундамент.

Нормативные требования

Нормативные документы дают достаточно четкие рекомендации по технологии устройства песчаной подушки. Для правильного выполнения работы стоит учесть следующие требования:

• Согласно п. 3.3 ВСН 29-85 для приготовления препарата может использоваться средний или крупный песок, смесь песка и гравия, щебня, шлака или любого другого непористого материала с крупностью менее 1,0. Не рекомендуется использовать щебень или гравий без песка. Это оправдано тем, что со временем под действием нагрузки дома крупные частицы могут оседать в грунте основания, что приводит к усадке фундамента. Шлак следует использовать с осторожностью, в зависимости от происхождения он может быть опасен для здоровья или иметь низкую стойкость.
• Толщина песчаной подушки назначается по таблице 5 четвертого раздела БСН 29-85. Толщина слоя варьируется от 1 до 3 значений ширины фундамента (актуально для столбов и поясов).
• Пунктом 3.4 ВСН 29-85 предусмотрены обязательные меры по недопущению сокрытия. Для этого на грунт-основание часто укладывают геотекстиль, на который насыпают песок.
• В п. 8.7 СП 50-101-2004 приведены требования, какой материал выбрать для подушки с низкой прочностью основы. В этом случае подходит только песчано-гравийная или гравийная смесь (об этом упоминалось ранее, потому что это не рекомендуется).

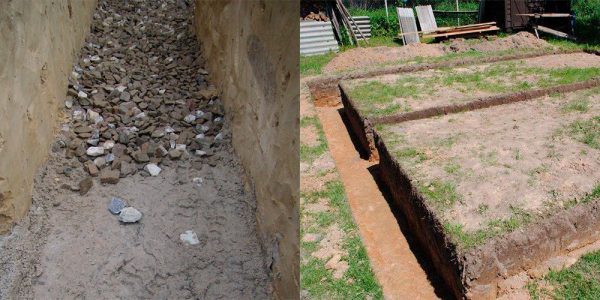

Что выбрать — песчаную или из щебня?

Песок дешевле щебня. Он подходит для изготовления подушек для небольших зданий или домов, построенных на твердой земле. Щебень дороже, но прочнее. Основание из щебня более надежное. Чтобы удешевить использование щебня, его комбинируют с песком.

Практические советы по устройству подушки из песка

При строительстве домов наиболее распространенным базовым устройством является ленточный фундамент. Для изготовления песчаной подушки нам потребуются следующие инструменты и материалы:

• песок;
• воды;
• леска;
• лезвия лопаты и штыка;
• доски;
• деревянные бруски;
• полиэтиленовая пленка;
• трамбовка;
• каток;
• ведра;
• шланг для полива;
• молоток;
• гвоздь.

Для создания подушки фундамента используется крупный песок (гравий).

Толщина песчаной подушки зависит от веса возводимого объекта и составляет от 10 до 25 см. Благодаря применению на возвышенности процесс подъема под фундамент амортизируется. Делать подушку под неглубокую ленту необязательно.

В начале работ под засыпку песка готовится площадка. Перед заливкой фундамент размечается. Натягивается леска, проверяются диагонали согласно проекту строительства здания.

После рытья траншеи необходимой глубины и ширины создается обшивка. На расстоянии 2 м от фундамента опорные опоры вдавливаются в землю. К ним прибиваются горизонтальные доски, которые возвышаются на 80 см от уровня земли. На отливке отмечается расположение углов строящегося фундамента.

Боковые стенки траншеи делаются вертикально и без уклонов. На этом этапе важно учитывать уровень грунтовых вод. При превышении средних значений для выбранной климатической зоны песчаная подушка становится толще.

Для доставки песка готовится площадка, которую накрывают полиэтиленовой пленкой. Это предотвращает смешивание песка с почвой или сорняками. Можно сделать коробку, чтобы песок не крошился.

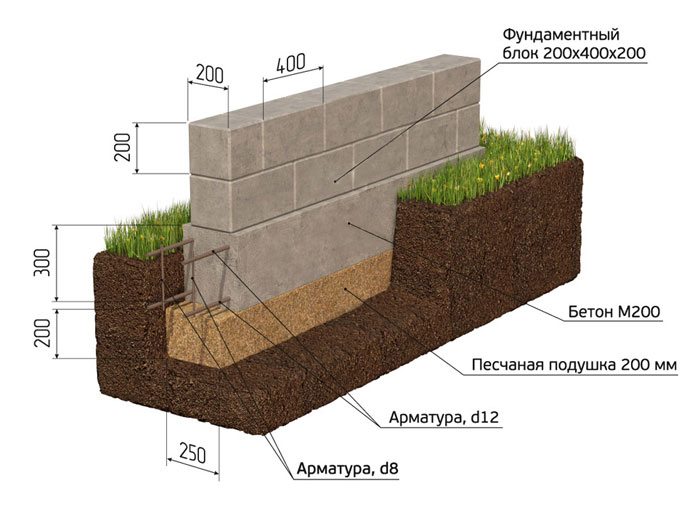

Главное требование при создании песчаной подушки для ленточного фундамента — выполнение плотного уплотнения поверхности.

Его утрамбовывают постепенно, слой за слоем, чтобы не допустить усадки строящегося дома в будущем. Делая основу под фундамент, материал заливается слоями, толщиной около 20 см каждый. Его утрамбовывают с помощью специальных роликов или площадных вибраторов.

Орошение — еще один способ эффективно защитить песчаный грунт. Этот прием широко распространен и широко применяется в современном строительстве. Грунт под песок, предварительно уложенный в выкопанную яму, дважды смачивают водой. Увлажнение песка перед копанием — отличное решение. После тщательного прессования песчаный слой выравнивается.

Поверх слоя песка, уложенного под ленточный фундамент, укладывается гидроизоляционный слой. Используется полиэтиленовая пленка или смесь битума и полимеров, которая продается в рулонах. Для максимально прочного крепления пленка крепится с внешней стороны опалубки. Гвозди для его крепления используются с широкой головкой. В некоторых случаях используется степлер.

При утрамбовке и поливе гидроизоляционный слой задерживает влагу в песке. Он предотвращает просачивание воды из бетона через трещины, которые могут возникнуть в опалубке. Иногда на песок кладут кирпич или камень, чтобы поднять броню над уровнем песчаного основания. После засыпки песка подушку нужно оставить на 3-5 дней.

На следующем этапе конструкция армируется и в опалубку заливается ленточный фундамент. Со стороны песчаной подушки толщина защитного слоя должна быть более 70 мм. Толщина подушки уменьшается до 40 мм при установке на каменистую почву. Правильно уложенная песчаная подушка оптимально распределяет баланс нагрузки на фундамент при наличии колебаний грунта и процессов деформации.

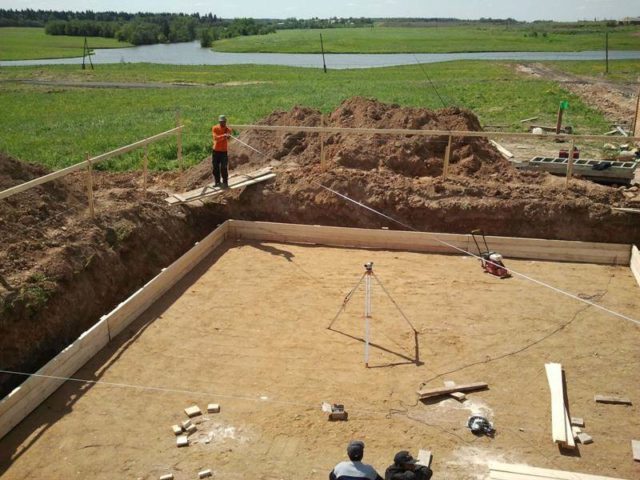

Как правильно сделать подушку из песка

Зная, как сделать песчаный субстрат самостоятельно, можно значительно снизить общие финансовые затраты. Выполнению основного комплекса работ предшествует специальная подготовка.

Последовательность мероприятий:

1. Спланируйте строительную площадку и наметьте контур с помощью деревянных колышков и веревки.
2. Очистите поверхность от строительного мусора, удалите крупные корни и имеющуюся растительность.
3. Удалите плодородный грунт, сформируйте яму на глубине, предусмотренной проектом.
4. Расстелите геотекстильную ткань на поверхности почвы, чтобы избежать застоя воды.
5. Убедитесь, что крупный песок доставляется на строительную площадку.

Завершив подготовительные мероприятия, переходите к следующему шагу.

Песочная подушка под фундамент — самый простой и дешевый вид подстилки, поэтому ее выбирают те, кто хочет сэкономить

Каким требованиям должна отвечать подушка фундамента

К подушке под любой фундамент предъявляются следующие требования:

• используемый материал не должен содержать примесей растительного происхождения. Песок и гравий должны быть чистыми, без посторонних включений;
• материал не должен иметь пучения;
• подушка должна легко выдерживать циклы замораживания-оттаивания, не теряя своих свойств;
• даже при значительной нагрузке материал должен беспрепятственно пропускать воду, выполнять функцию дренажа.

Всем этим требованиям отвечает гравийная подушка под фундамент. Но здесь очень важно правильно выбрать исходный материал. Песок берется чистый, без примесей. Размер фракций должен быть от 1 до 2,5 мм.

Когда дело касается щебня, важно правильно подобрать размер и степень прочности материала. Продавцы могут предложить несколько типов:

• гравийный щебень — получают путем просеивания горных пород. Такой материал достаточно прочный, при этом его стоимость очень доступная. Именно этот вариант используется чаще всего;
• гранит — более дорогой материал, но и самый прочный, его минимальная марка М1200. Его получают путем дробления гранитных блоков. Из-за дороговизны используется не так часто, как первый вариант;
• известняк — экономичный малопрочный материал. Его можно использовать только в качестве подстилки при строительстве небольших домов с низким весом.

Есть еще более дешевый вариант. После дробления бетонных конструкций остается и щебень. Также из него можно сделать подушку под фундамент (конечно, при наличии достаточной прочности), хотя многие специалисты этого не рекомендуют.

Чтобы подстилка выполняла все возложенные на нее функции, используемый гравий должен иметь следующие два основных параметра.

Во-первых, размер фракций должен быть от 20 до 40 мм. Во-вторых, степень прочности материала должна быть не менее М1200. В этом случае получившаяся подушка без проблем справится со всеми поставленными задачами.

Условия, при которых требуется подсыпка

Наличие подушки обязательно при создании неглубокого полосатого фундамента. Слои почвы под лентой создают нагрузки, которые выталкивают основание из траншеи. Подушка поглощает эти усилия и в значительной степени их компенсирует.

Дополнительным условием наличия подушки является возможность попадания в траншею грунта или дождевой воды. Слой засыпки способствует скоплению сточных вод на дне траншеи, где влага попадает в дренажные трубы и сбрасывается в специальные колодцы или резервуары.

При этом следует учитывать, что еще остается песчаная подушка хотя бы минимальной толщины.

Выравнивает дно траншеи, позволяя получить горизонтальную и ровную плоскость без применения сложных и трудоемких технологических приемов.

Устройство подушки своими руками

На практике для цоколя используют несколько видов цоколя:

• из песка;
• из гравия;
• из песка и гравия (комбинированные);
• из бетона.

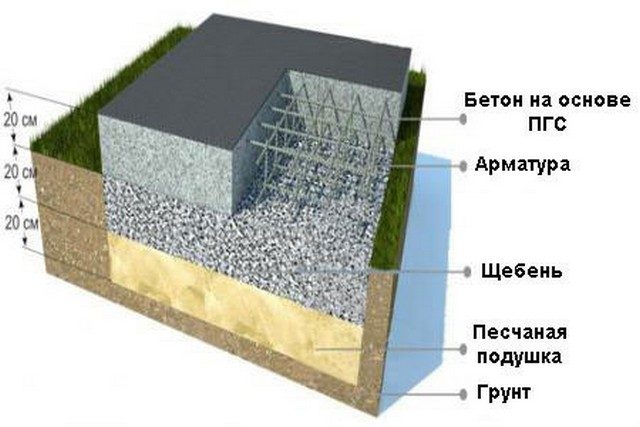

Комбинированная шпатлевка для монолитного листа

Чтобы выровнять дно траншеи или котлована на месте будущего фундамента, необходимо насыпать десятисантиметровый слой песка или щебня. Бетон используется там, где необходимо расширить фундаментную стену или укрепить пояс под блоками ФСБ. Сделать грядку из щебня своими руками несложно, нужно лишь помнить, что насыпь должна быть ниже самого основания, а ее ширина будет вдвое больше, чем у фундамента. Плотность щебня обычно составляет около 30 см, из которых одна треть — песок, а две трети — гравий.

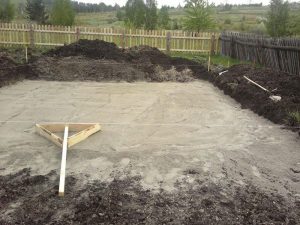

Укладка и разравнивание песка

После выравнивания дна котлована сооружается подушка под фундамент. Процесс начинается с укладки слоя песка, который заливается водой и утрамбовывается. Аналогичным образом укладывается гравий. Для создания бетонной опоры необходимо на ровной площадке насыпать слой щебня 5-10 см с обязательной утрамбовкой. Теперь приступим к укладке опалубки исходя из размеров отливки, которую необходимо армировать по всей ее длине. По окончании процесса залить цементный раствор, который можно подавать с арматурными стержнями вертикально. Это позволит подключить монолитную опору к фундаменту.

правильно сделать подушку из щебня, чтобы готовое основание соответствовало уровню отметки в проектной документации. Самая надежная опора фундаментной плиты — бетонная площадка. Его также можно построить своими руками, хотя этот процесс займет много времени и его стоимость будет выше из-за увеличения количества расходных материалов. Толщина этой опорной площадки должна превышать фундамент на 30 см, то же самое касается ширины (15 см на каждую сторону).

Самая надежная бетонная опора

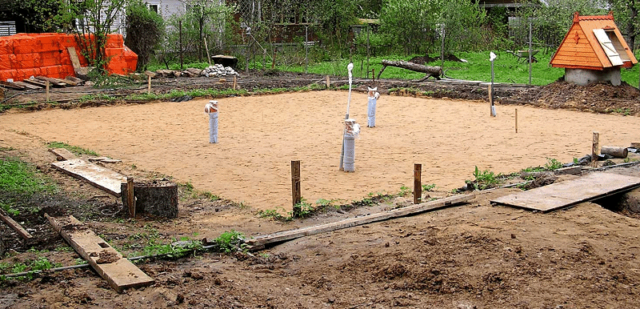

Засыпаем и уплотняем подушку под основу здания

Выполняйте возведение песчаного субстрата, соблюдая последовательность операций:

1. Установите дренажные линии, если грунтовые воды находятся близко к поверхности.
2. Посыпать подготовленный участок крупным песком, обеспечивая равномерную толщину слоя до 200–250 мм.
3. Хорошо уплотняйте песчаную массу виброплитой, поливая песок водой.
4. Проверить горизонтальность получившегося участка, устранить неровности.

Профессиональные строители, уплотняя прослои песка, уплотняют массив до тех пор, пока на поверхности не останется следов. После завершения заливки и уплотнения можно возводить фундамент, руководствуясь проектной документацией.

Достоинства и недостатки различных видов подушек под фундамент

Что такое фундаментная подушка, она нужна в принципе, мы выяснили. Теперь предлагаем рассмотреть преимущества того или иного варианта.

Самые доступные стройматериалы — это щебень и песок, поэтому их часто используют. Недорогие, они отлично подходят для укладки подушки под свай или другой фундамент. Помимо стоимости фундамент имеет ряд преимуществ:

• все работы выполняются своими силами, помощь специалиста не требуется;
• оба материала обладают низкой теплопроводностью, что помогает сохранять тепло в помещениях. Некоторые застройщики даже не организуют теплоизоляцию на пенополистироле, ограничившись рыхлым слоем шлака;
• основание получается надежным и плотным, и эти качества передаются на весь фундамент;
• слой песка и гравия равномерно перераспределяет действие нагрузки;
• если на торф залить фундамент без такой подушки, он будет залит влагой в составе грунта.

Считается, что песок отлично отводит воду, не давая ей попасть в места примыкания фундамента. Когда земля поднимается, вместо демпфера срабатывает большая подушка из песка под фундаментом.

Монолитный лист отличается максимальной надежностью и высоким показателем прочности. Многие утверждают, что это можно сделать без подушки-«разделителя». Мнение неверное, потому что промежуточная подушка, как и в свайном фундаменте, в этом случае необходима, потому что при ее наличии конструкция безупречно выполняет возложенные на нее функции. Соглашение подразумевает значительные финансовые затраты, которые полностью оправдываются дальнейшими операциями.

Размеры: ширина, высота, толщина

Чтобы подушка соответствовала всем требованиям, необходимо правильно подобрать размеры: ширину, длину, толщину. Они зависят от конструкции самой подушки, несущей способности и подъема грунта, типа фундамента и размеров конструкции.

Ширина и длина подушки определяется габаритами фундамента. В случае ленточных фундаментов засыпка проводится по всей длине траншеи, при этом ширина ленты должна превышать толщину ленты фундамента не менее чем на 7-10 см с каждой стороны. Минимально допустимая ширина заполнения 25 мм.

При возведении плитного фундамента по всей площади дна котлована образуется подушка. Его размеры должны превышать размер плиты на 15-20 см по всем направлениям. Для столбчатых опор размер подушки превышает основание колонны на 20-25 см.

Правильный выбор толщины компенсатора особенно важен при планировании ленточного неглубокого фундамента. Он размещается выше глубины промерзания почвы и поэтому более заметно реагирует на подъем.

Расчет основан на следующих пропорциях:

• при ширине бетонной ленты до 65 мм — H = 1,2B (где H — толщина подушки, B — ширина ленты);
• при ширине фундамента в пределах 70-95 мм — H = 1,15 В;
• шириной до 100-125 мм — Н = 1,1В.

Если ширина бетонной ленты больше 125 мм, считается, что компенсирующий слой не нужен. Подушка имеет мягкую подкладку только для выравнивания поверхности и с дренажной функцией. В этом случае достаточно слоя 25-40 см.

Исходя из этих рекомендаций, то при ширине фундамента 50 см нужна подушка толщиной 60 см, которая обеспечит надежную защиту от вздутия. В этом случае подушку обычно делают из смеси щебня с песком. Содержание в нем песка должно быть не менее 30%.

Песчаная подушка под фундамент – главные достоинства

Песчаный субстрат, предназначенный для укрепления фундамента, имеет ряд преимуществ:

• доступность используемого строительного материала, который легко приобрести в разных местах;
• незначительный размер затрат, связанных с покупкой песка и созданием базового субстрата;
• простота строительных работ, позволяющая проводить работы без привлечения наемных рабочих.

Песочная подушка под ленточный фундамент предохраняет основание от ослабления, а также обеспечивает допустимую нагрузку на его нижнюю часть

Кроме того, слой песка под фундаментом обеспечивает:

• гашение сжимающих сил, передаваемых массой строительных конструкций;
• значительное снижение тепловых потерь, связанных с низким уровнем теплопроводности;
• пропорциональное распределение сил, действующих по всей площади фундамента;
• невозможность застаивания основания здания из-за капиллярного увеличения влажности;
• выравнивание неровностей на площадке, облегчение строительства фундамента.

Несмотря на многочисленные достоинства, есть и серьезный недостаток. Невозможно строить многоэтажные дома на песчаном субстрате, особенно на почвах с близлежащими грунтовыми водами.

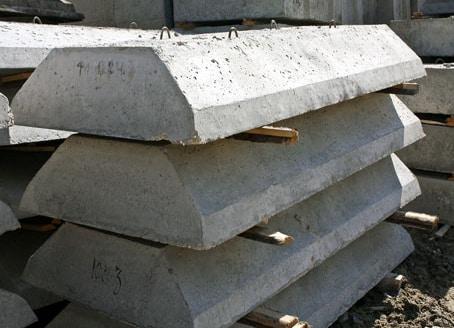

Бетонная подушка для монолитного строительства

Этот тип не следует использовать при заливке фундамента без заглубления. ГОСТ предписывает использовать его при изготовлении монолитных конструкций многоэтажных домов или при строительстве частного жилья с использованием стационарной опалубки. Зачем нужна бетонная подушка для фундамента, решили мы. Важно знать его достоинства и недостатки.

К достоинствам этого метода можно отнести:

• оснащение фундаментной плиты дополнительным слоем арматуры. В этом случае вы можете соединить их в одну систему;
• дополнительный слой бетона, увеличивает прочность и долговечность фундамента;
• таким методом можно использовать некачественный бетон без ущерба для прочности здания;
• оснащение строений бетоном, дополнительный слой не требует оплаты и доставки щебня или песка;
• повышается уровень пожарной безопасности.

Главный недостаток метода — низкий уровень прочности на разрыв, при этом образуются трещины. Для качественной работы недостаточно знать, как сделать подушку под фундамент, важно знать, как ее выполнить качественно.

Технология изготовления подушки для фундамента

Для производства разных видов подушек используются разные технологии. При выборе того или иного типа учитывается множество факторов: характеристики почвы, рельефа, конструкция дома, стройматериалы и т.д.

При этом следует учитывать, что:

• чем выше постройка, тем прочнее ей нужен фундамент, а значит, основание должно быть более прочным (для высоких и тяжелых построек лучше делать бетонную подушку);
• при использовании пеноблоков достаточно песчаного основания;
• если в цокольном этаже планируется обустроить различные хозяйственные, игровые или спортивные помещения, то без использования арматуры для соединения цоколя и самого фундамента не обойтись (при заливке бетона она устанавливается вертикально);
• в опоре обязательно должен быть слой гидроизоляции, особенно для песчаной подушки (для небольших конструкций можно использовать полиэтиленовую пленку);
• на закладке фундамента экономить не надо — какой бы он ни был, под него обязательно сделать подушку.

необходимо соблюдать инструкцию по укладке любого типа фундаментной подушки, тогда дом прослужит верой и правдой долгие годы.

Видео: создание подошвы фундамента для дома с цокольным этажом

Условия использования изделий

В соответствии со стандартом фундаментное основание можно использовать на различных почвах, как сухих, так и с повышенной концентрацией влаги. Конструктивные особенности, предусматривающие наличие стальной арматуры, ограничивают радиус действия блоков в агрессивных средах, способных вызвать коррозию каркаса.

Стандарт допускает использование фундаментных подушек при минимально возможной температуре окружающей среды — минус 40 градусов Цельсия, а расчетная сейсмичность не должна превышать 9 баллов.

Преимущества и процесс обустройства подушки из песка и щебня

Самыми доступными материалами считаются песок и щебень, поэтому пользуются популярностью у частных застройщиков. Несмотря на невысокую стоимость материалов, они идеально подходят для создания ленточного фундамента.

Кроме того, такой фундамент имеет следующие преимущества:

• Работа относится к разряду простых мероприятий, поэтому есть возможность самостоятельно провести весь процесс.
• Материалы обладают низкой теплопроводностью, что позволяет избежать значительных тепловых потерь.
• Такой фундамент получается достаточно плотным и надежным, поэтому схожие свойства получает вся конструкция.
• Подушка для фундамента из песка и щебня равномерно распределяет нагрузки любого вида.
• Благодаря расположению основной подушки предотвращается подъем влаги от земли до уровня капилляров.

Основы полосатого фундамента

Создание подушки из песка и щебня для фундамента осуществляется по следующей схеме:

1. Дно подготовленной траншеи хорошо выравнивают и утрамбовывают.
2. Укладывают геологические ткани, оставляя с двух сторон края, которые будут закрывать готовую подушку сверху.
3. Затем насыпается, разравнивается, увлажняется и уплотняется слой крупного речного песка.
4. Далее укладывается щебень средней фракции, его слой может составлять около 20 см. Материал равномерно распределяется по всей поверхности и утрамбовывается с помощью виброплиты.
5. Слой песка высотой 0,2 метра снова насыпают на гравий и заливают водой. При этом частицы песка проникают между щебнем, делая его слой еще более плотным.
6. Свободные края песчано-гравийной подушки покрыты геологической тканью. Чтобы материал не повредился при создании основной конструкции, поверх него можно насыпать дополнительный слой песка.

Толщина промежуточного слоя

Толщина подушки из сыпучих материалов должна быть не менее 30 сантиметров: обычно 10 сантиметров занимает песок, а остальной объем состоит из щебня. Бетонный плинтус также заливается толщиной не менее 30 сантиметров, чтобы он был шире самого фундамента.

Принимая во внимание, что ширина бетонного основания должна быть равна или больше толщины стены (чего недостаточно для восприятия нагрузок), для экономии денег часто делают трапециевидную конструкцию.

Чтобы избежать необходимости заливать большую подушку и сам фундамент (что повлечет за собой значительные затраты), в углубленной части оборудуют расширители.

Как правило, углы наклона боковых стен равны 30-45 градусов в зависимости от типа самого фундамента (бетонный или кирпичный). Трапециевидная форма конструкции исключает опасные напряжения сдвига или тяги на боковых кромках. Нижняя расширенная часть не дает фундаменту выступать из-под земли, нейтрализует действие тангенциальных подъемных сил при морозах.

Трапециевидное основание значительно снижает затраты за счет уменьшения объема арматуры и бетонной смеси. И фундамент получается надежным, прочным, с отличной несущей способностью.

Засыпка и трамбовка песчаной подушки

Песчаный слой под фундаментом формируется следующим образом:

1. Установите дренажную систему с закрытыми грунтовыми водами.
2. Залить всю площадь крупным песком.
3. Сформировать подстилку толщиной 20-25 см.
4. Убедитесь, что поверхность ровная.
5. Промокните слой песка виброплитой, обильно смочив его водой.

Песочная подушка под ленточный фундамент предохраняет основание от ослабления, а также обеспечивает допустимую нагрузку на его нижнюю часть

Помните, что степень уплотнения песчаного слоя должна быть такой, чтобы исключить следы обуви на песчаной поверхности. После засыпки песка и завершения его уплотнения приступаем к возведению фундамента, предусмотренного требованиями проекта.

Весёлая и грустная история о заказе щебня

Оказалось, что заказать щебень и гравий в Грузии — это целый квест. Мы не говорим обо всей Грузии, конечно, в регионах ситуация иная. Но так оно и было для нас.

Первая машина «счастья»

С заказом стройматериалов нам помогли местные знакомые. Если бы не их связи, у нас было бы еще больше проблем. Они не только «новички», но и языковой барьер иногда дает о себе знать.

Доехали до карьера, посмотрели гравий. Указали на то, что нужно, просили: «Принесите, мол, такого-то размера. И, пожалуйста, постарайтесь меньше песка. Ведь мы покупаем гравий, а не песок». Но доставкой занимался водитель, не имевший отношения к карьере. Через несколько дней они просто позвонили нам, сказали, что карточки совпали, все участники смогли отправить и доставить нам гравий.

По нашему плану должно быть так: подъезжает машина, мы говорим водителю, как садиться и куда он входит, насыпает гравий в яму.

На самом деле: подъезжает автомобиль МАЗ, сразу же направляется к открытым воротам и застревает прямо в старом канализационном канале прямо у въезда на стройку, за 30 метров до колодца.

Водитель выбегает из машины, что-то кричит по-грузински, машет руками. Затем он запрыгивает на заднее сиденье, насыпает гравий на место и уходит. Наконец он прокричал что-то про трактор. Наш друг перевел, что он рекомендует арендовать трактор, чтобы он мог затащить камни в яму.

Сказать, что мы рассержены, значит ничего не сказать. 30 метров — это небольшое расстояние для машины и очень большое расстояние для человека с тачкой и грузом в несколько тонн. Но, конечно, виноваты они сами, не предполагали, что ров станет препятствием.

Трактор, конечно, хороший. Но, прежде всего, где его искать? «Окей, Google» здесь не работает. Во-вторых, сколько это будет стоить? Получается, что за доставку щебня нужно заплатить дважды. В-третьих, сделает нас бороздками по всему участку, будет дождевая вода, земля разрыхлится, и больше никто к нам не приедет.

Наш друг заверил нас, что с трактором все будет хорошо, и отправился на поиски счастья. А мы, понимая, что ожидание — пустая трата времени, взяли тачку и лопату. Оказалось не зря. Трактор так и не был найден.

Мы уже слышали о себе, что каждая ситуация поражения имеет долгосрочное позитивное значение. Это случилось и здесь. Окунув лопату в камень из восьми кубов, мы обнаружили, что посередине было много песка. Это как раз то, что нам не нужно. Если бы мы не перетаскивали гравий вручную, а насыпали бы все это прямо в яму, мы бы, наверное, не заметили песка, но его было полукуба. В будущем его могло смыть через канализацию, и фундамент начал бы неравномерно обваливаться.

Все, что не сделано, — к лучшему. Даже если это «к лучшему» — это вручную перетаскивать 8 кубометров щебня.

Смешанный песок и гравий (АСМ). В нашем случае он не подходит для засыпки ямы.

Вторая машина

На следующий день мы разместили второй заказ. За это время в карьер уже осели первые 8 кубиков гравия. Мы удалили из желоба мягкий плодородный слой почвы, дно засыпали крупной галькой, а верх выровняли мелкими камнями. Напомнили нам принести чистый гравий, без песка. В общем, готовились как могли.

МАЗ приехал, водитель тот же. Остановили его у входа, сказали, куда ехать в яму, где у нас более твердая почва. Водитель прислушался, но включил газ и чуть не застрял. К счастью, им удалось его остановить и перенаправить.

Эта операция была наиболее успешной, гравий отсыпали максимально близко к котловану. Правда, песка опять было много и нужно было отделить «крупинки от мякины».

Третья машина

Торопились, за 4 дня разгоняли первые две машины. 16 кубометров щебня фракцией 5-10 сантиметров. Те, кто хоть раз сталкивался с подобным, поймут, каково это. Для спешки были веские причины, очень хотелось успеть залить яму до дождя. Боялись, что дождь размягчит землю и тяжелым грузовикам будет еще труднее подъехать к нам. А после хорошего душа в наших краях все сохнет несколько дней.

Но когда мы были готовы, оказалось, что карьер сможет доставить нам щебень в кратчайшие сроки за неделю. Это произошло из-за масштабного ремонта дорог в нашем районе, все ресурсы были направлены туда. С этим было сложно смириться, мы слышали о завозе щебня с близлежащей территории, но они тоже вроде участвовали в ремонте дорог.

Метеорологи показали, что дожди будут длиться неделю с понедельника и что завалы должны были быть принесены в воскресенье. И что ты думаешь? В воскресенье в 7 утра пошел дождь.

Мы понимали, что рискуем, машина может не въехать, но не могли договориться о второй неделе на месте. Была надежда, что утренний дождь не успеет критически намочить землю.

И вот снова МАЗ, снова тот же водитель. Казалось бы, за два визита к нам помните, где остановиться, а где нет. Но, на всякий случай, мы ему напомнили.

Однако наш любимый Шумахер проехал именно там, где он был не нужен, и, конечно же, застрял. Он тоже, как в первый раз, выскочил из машины и стал махать руками, кричать что-то по-грузински и смотреть на нас так, как будто мы здесь гены косяков.

У нас не было времени и желания выяснить, кто такой осел. Мы предложили выкопать и подкладывать ветки под колеса, так как на участке нам этого добра уже надоело. На что Шумахер ответил, что все это ерунда и не позволяет нам ничего делать. Он кому-то позвонил, и через пять минут его друг приехал на КАМАЗ. И перед нами разворачивается немой фильм: стоят КАМАЗ и МАЗ, о чем-то говорят, смотрят на нас, смеются, по их лицам видно, что наш Шумахер рассказывает, какие мы бараны, он беднягу затащил в болото. Через некоторое время спрашивают, есть ли у нас металлический трос! На что мы, конечно же, отвечаем: «Нет!» Если у двух дальнобойщиков нет кабеля для такого случая, откуда он берется на пустой площадке? У нас даже машины нет! Шумахер помахал нам в ответ, сказав, что у них даже нет кабеля.

Вызвали начальство, через полчаса принес кабель, вытащил нашего бедолагу. Поговорили о том, какой у нас сложный участок, завалили за забором щебень (даже за первым автомобилем), посочувствовали, улыбнулись и поехали домой. А мы, привыкшие к такому развитию событий, минут 5 опечалились и начали возить гравий на тачке.

Палатка.

Подушка фундамента выполнена из крупного гравия и щебня.
