Универсальный фасадный дюбель: крепеж для утеплителя и минваты

Какой подойдет

При установке утеплителя используются специальные дюбеля, название которых — грибочки или зонтики. Они надежно фиксируют утеплитель и делают это как с плотными, так и с хрупкими материалами. С помощью зонта появилась возможность закрепить теплоизоляцию на поверхности из бетона, камня, кирпича.

Сегодня зонт может изготавливаться в разных вариантах, но для проведения теплоизоляционных работ лучше всего подходят изделия из пластика.

И это связано с рядом преимуществ:

1. Низкая цена. Купить дюбель пластиковый можно по цене 2-6 рублей за штуку. При этом невысокая стоимость совершенно не влияет на высокое качество зонтов, и их можно использовать в совершенно разных условиях.

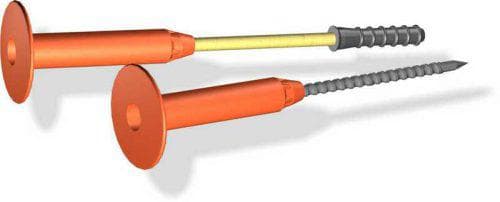

   На фото дюбель для крепления утеплителя
2. Он не создает мостика холода. Холодная дека — это место, через которое холод может проникать в комнату. Если вы используете металлические застежки, они сами по себе являются потенциальным мостиком холода, но пластиковый зонт не пропускает холод.
3. Длительная продолжительность. Пластиковый гриб существует более 50 лет. Но здесь необходимо учитывать тот фактор, что поверхность изделия покрыта армирующим составом и штукатуркой. Так что этот показатель можно смело увеличивать вдвое.

И хотя для установки утеплителя лучше всего подходит пластиковый зонт, он имеет ряд недостатков.

На заглушке видеодиска для крепления утеплителя:

также важно учитывать их при выборе товара:

1. Не используйте зонт с пластиковым гвоздем, если его длина превышает 140 мм. Причина в том, что длинные крепления не являются надежными, а потому при установке они ломаются и деформируются.
2. При креплении светового утеплителя рекомендуется использовать пластиковые дюбели: пенополистирол, пенополистирол из минеральной ваты.

Какая нагрузка у дюбеля-бабочки для гипсокартона, поможет разобраться данная статья.

Где можно использовать дюбель для утепления с помощью пластикового гвоздя, можно посмотреть здесь, в статье.

А вот какая нагрузка у молли-дюбеля для гипсокартона и как ее правильно определить указано в этой статье: https://resforbuild.ru/metall/sredstva-krepezha/dyubelya/molli-dlya-gipsokartona.html

А вот где можно использовать шуруп с потайной головкой и как это сделать правильно, рассказывается в этой статье.

Расчет количества и длины дюбелей

При выборе параметров крепления утеплителя к стене можно не учитывать несущую нагрузку, так как из-за разрыхления плотность утеплителя значительно меньше аналогичных характеристик стен и потолка.

Этот параметр указывается в документации на оборудование, в частности, загрузка извлечения. На практике эти данные не используются при выборе продукта.

Важными считаются следующие параметры:

1. Длина — при выборе длины стоит учитывать не только толщину утеплителя и всех остальных имеющихся слоев (клеевого, паро-гидроизоляционного, неровностей стены), дюбель должен проникать в стену до минимально допустимого значения. Для каждого строительного материала это значение разное. Параметры у бетона и пустотелого и газированного кирпича разные — они указаны в паспорте, который необходимо изучить.
2. Диаметр дискового элемента должен быть тем больше, чем больше материала крепится к стене или потолку. Плотный поролон легко фиксируется зонтом с маленькой головкой, а для минеральной ваты нужны диски самых больших размеров.
3. Количество зонтов напрямую зависит от схемы установки — часто на утеплительную плиту нужно 5 элементов — крепеж делают по углам и по центру. Ну а если утеплитель крепится к фасаду, то количество грибов рассчитывается исходя из расхода на плиту (1 кв.м). Количество дюбелей в плите напрямую зависит не только от размеров самой плиты, но и от ветровой нагрузки. Поэтому при установке утеплителя на фасад задействуется от 7 до 9 грибов на квадратный метр, что зависит от высоты здания и розы ветров.

Какой дюбель выбрать для вашего крепления?

Чтобы правильно подобрать пластинчатый дюбель для решения проблемы теплоизоляции, примите к сведению следующий совет специалиста:

• если необходимо закрепить утеплитель на поверхности из газобетона, обязательно подбирайте соответствующий размер крепежа. Он должен быть углублен в основание минимум на 50 мм. Лучшим вариантом среди дисковых дюбелей будет крепеж с длиной проставки в пределах 100 мм;
• если стоит задача утеплить стену из кирпича или из керамзита, расширительная часть дюбеля должна быть не менее 80 мм. Оптимальная длина лунки — не менее 5 см;
• при работе с бетоном, камнем или другими твердыми материалами важно учитывать высокую несущую способность поверхности. Дюбель нужно вставлять на глубину не менее 25 мм, но не более 50 мм. По таким параметрам подойдет дюбель с проставкой не менее 8 см. Дюбель забивается до упора, поэтому более длинные крепежи выбирать не желательно.

Это стандартные рекомендации, которым следует следовать при установке заглушек для дисков. Но не забывайте, что при выборе дюбеля необходимо учитывать все характеристики поверхности и условия эксплуатации. Также учитывается толщина изоляционного слоя. Если утеплитель вместе с клеем имеет толщину более 10 мм, то этот показатель прибавляется к длине дюбеля.

Виды и размеры

Конструкция дискового дюбеля предполагает наличие таких элементов, как стержень, втулка и большая головка. В продаже можно найти держатель с резьбой. Их можно просто вывести на поверхность. Для их изготовления можно использовать дюбэ из металла или пластика. Стоимость таких изделий в 2 раза выше, чем цена пластиковых элементов. Но в то же время они способны выдерживать большие нагрузки. Применяются для крепления полых и тонких утеплителей.

Пластиковые элементы могут быть двух типов: полипропиленовые и нейлоновые. Второй вариант можно использовать при креплении материала к любым стенам — дереву, бетону, газосиликату.

На видео дюбель диска крыши:

Принимая во внимание толщину теплоизоляции, пластиковые грибочки должны иметь разные размеры. Сегодня производители предлагают широкий размерный ряд. Длина изделий может достигать 70-200 мм, хотя можно использовать отдельные застежки длиной до 395 мм. Диаметр пластикового дюбеля составляет 10 мм, но этого достаточно для достижения необходимой прочности.

Металлические изделия

Этот вариант пластинчатого гвоздя также пользуется популярностью у разработчиков, поскольку сталь, из которой изготовлено изделие, намного надежнее пластика.

К преимуществам металлических анкеров можно отнести:

1. Надежность. Несущая способность элементов в 2 раза выше, чем у пластиковых креплений. Металлический дюбель выдерживает нагрузку в 300 кг. Дисковые элементы можно использовать при установке тяжелых теплоизоляторов.
2. Широкий размерный ряд. Ширина крышки 60 мм, диаметр 10 мм, но длина может достигать 90-300 мм. Такие габариты позволяют работать с большим ассортиментом обогревателей. Если вам нужна большая длина, вы можете изготовить такое изделие на заказ.
3. Легкость использования. Для установки утеплителя нужно вбить дюбель гвоздем. По сравнению с пластиковой версией металлическая версия намного более устойчива, поэтому не ломается и не сгибается при ударе. Кроме того, металлические застежки отлично расширяют дюбель, благодаря чему он надежно фиксирует теплоизоляцию.

На видео недостатки пластинчатого дюбеля:

Но у металлических дюбелей есть ряд недостатков:

1. Металл хорошо проводит холод. Избавиться от этой проблемы можно, купив не обычный металлический элемент, а крепеж с термоголовкой. Он сделан из пластика, надевается шляпа и защищает металл от воздействия холода.
2. И хотя поверхность оцинкована, со временем коррозия вызывает разрушение этого защитного слоя, в результате чего на фасаде появляются коричневые отметины. Чтобы решить эту проблему, нужно снова обратиться к варианту с термоголовкой. В таких элементах металл концентрируется вдали от поверхности.
3. Вес металлических дюбелей намного больше, так как они имеют металлическую сердцевину. Но прежде всего для фасада нет разницы, даже если транспорт усложнится.

Тип ДС-2

Этот вариант дискового дюбеля разработан российскими специалистами.

Он сильно отличается от представленных выше вариантов по следующим параметрам:

1. Диаметр запирающего элемента — 60 М. Благодаря этому можно добиться надежного крепления всех видов утеплителя.
2. Дистанционный анкер доступен длиной 50,80 и 100 мм.
3. Стекловолокно используется для изготовления гвоздей. Это материал, обладающий высокой прочностью и низкой теплопроводностью.

Преимущества включают:

1. Здесь нет мостика холода, поэтому можно не беспокоиться о потерях тепловой энергии при низких температурах.
2. Высокая надежность.
3. Широкий размерный ряд. Длина изделия может составлять до 260 мм.

К недостаткам продукции можно отнести:

1. Перед монтажными работами система собирается из составных элементов, что увеличивает время монтажа.
2. Если ноготь сломался, найти замену проблематично.
3. нужно специально просверливать отверстия на определенную глубину. Если он будет больше, надежно закрепить элемент не удастся.

Какие размеры у черных саморезов по дереву и как правильно определить, какой нужен, поможет разобраться данная статья.

Какие гвозди для пневматического гвоздезабивателя выбрать и использовать, читайте в статье.

Как выглядят строительные гвозди ГОСТ 283 75 и где их можно использовать, рассказывается в этой статье.

А вот какие шурупы для гипсокартона лучше всего, можно узнать из этой статьи.

Какие саморезы для кровли из гофрокартона следует использовать и как правильно это сделать, очень подробно рассказывается в этой статье.

Основные виды грбков для утеплителя

Любая пластинчатая ластовица состоит из рукава, стержня и широкой головки. Ниже представлены основные виды грибов.

• Зонты с пластиковыми дюбелями — это изделия, представляющие собой стержень с круглым колпачком и распоркой. Полипропилен в основном используется в производстве. Основное отличие таких дюбелей в том, что в их наружной заглушке имеются конические отверстия, которые, по сути, обеспечивают наиболее надежное крепление теплоизоляции. Теплопроводность зонта не превышает 0,004Вт / К, его можно использовать при температуре от минус 40 до плюс 80 градусов. Для определения длины зонта необходимо прибавить толщину изоляционного слоя и высоту проставки. Нагрузка, которую выдерживает такой гриб при креплении утеплителя, составляет 20-380 килограмм. Элементы служат для крепления маловесных теплоизоляционных материалов (например, из той же минеральной ваты) к бетону, кирпичу и камню. Основные преимущества: низкая стоимость, устойчивость к химическому воздействию, высокая адгезия к поверхности. Недостаток: тяжелый облицовочный материал невозможно закрепить на теплоизоляционном слое.
• К железным анкерным дюбелям относятся металлический гвоздь с большим колпачком и собственно расширительная часть. При изготовлении используется специальный полипропилен (ударопрочный), а стержень — из оцинкованного листового металла. Гвоздь покрыт специальным антикоррозийным слоем, который значительно продлевает срок службы всего торта. Прокладочный элемент может иметь диаметр 0,4-0,8 см, сам зонт можно использовать при температуре от минус 55 до плюс 60 градусов. Обычно максимальная нагрузка на подшипник в этом случае составляет 750 килограмм. Стандартные размеры гриба — 20х1 сантиметр.

Примечание! Такие грибы используют для утепления потолков и фасадов зданий. К их основным достоинствам можно отнести то, что поверх слоя теплоизоляции можно укладывать тяжелый облицовочный материал, а также штукатурку. Что касается недостатков, то здесь только один: образуются так называемые «мостики холода».

• Зонты с термоголовкой. Конструкция этих изделий следующая: стальной стержень, распорная втулка с колпачком; На один конец стержня помещается пластиковая головка. Благодаря тому, что гвоздь изготовлен из металла, для утепления можно использовать даже довольно тяжелые материалы. Благодаря наличию термоголовки тепловые потери сводятся к минимуму практически до нуля. Использование этих зонтиков предполагает установку утеплителя на деревянной поверхности. Преимущества: устойчивость к химическим агентам и различным воздействиям окружающей среды, способность отлично выдерживать даже самые значительные нагрузки (но не более 0,92 кН). Обратной стороной является не только высокая стоимость.

Видеосюжеты — Виды грибов для крепления утеплителя

Также стоит добавить, что еще есть анкеры с резьбой, которые можно просто вставить в рабочую поверхность. Выпускаются в двух вариантах:

• металл (речь идет исключительно о сердечнике);
• из пластика.

Стоимость железных грибов примерно вдвое больше, но они также способны выдерживать гораздо больший вес. Сфера применения: крепление на тонких или полых материалах. Пластиковые дюбеля в свою очередь делятся на:

• ПП (полипропилен);
• нейлон (применяется для поверхностей из любого материала).

Также стоит выделить шампиньоны. Они предназначены для установки мягкой кровли, акустических плит или теплоизоляции на бетонную поверхность. Такие изделия состоят из крышки на 5 см, стеклопластиковой штанги или самореза и анкера.

Примечание! Для теплоизоляции стен предпочтительнее использовать полностью пластиковый элемент. Объясняется это довольно просто: железо хорошо проводит холод, поэтому по всей длине металлических стержней образуются пресловутые «мостики холода».

Принцип действия

Несмотря на то, что технический прогресс действительно идет семимильными шагами, а строительные материалы постоянно совершенствуются, описанный здесь дюбель (или гриб для фиксации утеплителя) фиксируется так же, как и раньше — он держится, потому что действует на сила трения. Стоит отметить, что эта сила настолько значительна, что этот способ крепления не зря называют ни разу: если вынуть зонт из отверстия, он просто рухнет.

Конечно, есть еще один способ безвозвратно испортить элемент — его нужно просто вынуть вместе с изоляционным материалом. Чтобы всего этого избежать, обязательно убедитесь, что сиденье правильно оборудовано. Важно, чтобы проем для зонта точно соответствовал необходимой глубине и диаметру. Недопустимы сколы и трещины в отверстиях, равно как и наличие в них монтажной пыли.

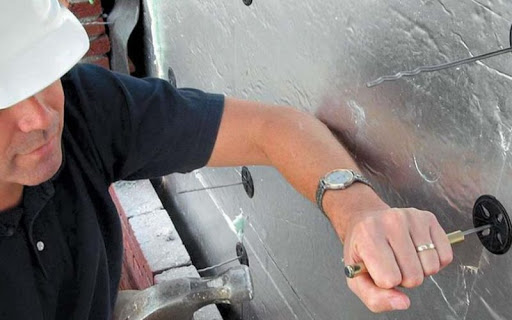

Пленочная изоляция

Ранее мы рассказывали о преимуществах фольгированного утеплителя, его технических характеристиках и стоимости, помимо этой статьи рекомендуем прочитать эту информацию, читайте здесь

Какие бывают виды тарельчатых дюбелей?

На рынке представлено несколько видов застежек, различающихся по конструкции. Конструкция и материал, из которого изготовлены дюбели, определяют несущую нагрузку на крепеж. Заглушка диска может иметь металлический вал. Такой крепеж предназначен для крепления тяжелых и громоздких конструкций. К недостаткам дюбеля с металлическим стержнем можно отнести наличие незначительных «пустот» при установке, через которые проходит тепло.

Если вы подумываете о полимерном дюбеле, он не сможет выдержать слишком большую нагрузку. «Золотой серединой» в выборе станут заглушки с термоголовкой. Все дюбели могут отличаться друг от друга кончиком и серединой. Под нагрузкой фурнитура расширяется внутри косынки, обеспечивая плотное сцепление деталей. Если рассматривать модели без расширения, то они используются без шурупов и гвоздей. Крепежные элементы устанавливаются в отверстие без фурнитуры. Такой вариант хорош для утепления внутри здания.

Дюбели с металлической сердцевиной чаще всего встречаются при установке в кирпичные или бетонные, пустотелые фасады. Дисковые дюбеля отлично выдерживают интенсивные нагрузки и тяжелые предметы.

Дюбели с пластиковым сердечником используются для поверхностей из полиуретана, минеральной ваты. Пластиковые стержни не подвержены коррозии, другим влияющим факторам и даже не образуют «мостиков холода», они создают отличную теплоизоляцию. По техническим характеристикам дюбели не уступают таковым с металлическим стержнем. Выбирая пластиковый дюбель, убедитесь, что он сделан из того же материала. Если производитель проигнорировал это правило и применил разные полимеры, коэффициент расширения меняется с изменением температуры. В результате есть риск поломки вилок или ослабления соединения.

Дюбели с термоголовкой используются для утепления фасадов штукатуркой. Конденсация исключена за счет специального наконечника. Этому типу крепления присущи нейлоновая головка, металлический стержень, пластиковая основа.

Монтаж утеплителя с помощью специальных грибков

А теперь давайте узнаем, как обычно проходит процедура утепления с использованием такого крепежа. Сразу оговоримся, что в этом нет ничего сложного, поэтому вы легко справитесь с работой своими руками. Ниже приведены основные этапы этой процедуры.

Фаза первая. Для начала нужно подготовить основу.

Второй этап. После этого на специальный раствор приклеивается изоляционный материал.

Третья фаза. Затем осуществляется крепление, для чего используются уже известные нам дискообразные дюбеля (так же называется гриб для крепления утеплителя).

Шаг четвертый. Все стыки тщательно заделываются.

Шаг пятый. Устанавливается водо-пароизоляционный слой.

Фаза шестая. Поверхность оштукатуривается армирующей сеткой из стекловолокна (при необходимости, конечно).

Шаг седьмой. В конце концов, окончательная отделка готова.

Рассмотрим подробнее технические аспекты процедуры изоляции.

Для начала нужно подготовить поверхность. Для этого очищается предыдущая штукатурка, удаляются все углубления и неровности, так что получается ровная поверхность. Затем утеплитель крепится к рабочей поверхности с помощью специальной клеевой смеси. Если поверхность достаточно ровная, для нанесения можно использовать зубчатый шпатель; хотя в большинстве случаев тесто просто бросают на плиты небольшими кучками.

Чтобы первый ряд не ложился под тяжестью последующих, внизу закрепляют так называемую стартовую планку (можно сделать ее из металлического профиля или рейки), где будут упираться листы. Затем, когда клей полностью высохнет (как правило, это занимает от двух до трех дней), листы окончательно закрепляют описанными грибами. Сначала в соответствующих местах просверливаются отверстия с помощью перфоратора. Важно, чтобы используемая дрель была такой же толщины, как ножка гриба.

Глубина каждой лунки должна быть примерно 0,5-0,7 сантиметра, чтобы гриб там полностью забился, вне зависимости от того, есть ли монтажная пыль. Количество дюбелей для изоляционной плиты зависит от высоты потолков и их расположения (плиты.

• Если мы говорим об обычном участке, его следует закрепить из расчета пять грибов на квадратный метр.
• Для угловых участков это число можно увеличить до шести.
• Если высота помещения колеблется в пределах 8-20 м, количество зонтиков будет уже семь штук на квадрат.
• Наконец, если высота потолка превышает 20 м, устанавливается 9-точечный утеплитель.

желательно, чтобы точки креплений располагались на стыках листов: так можно будет избежать образования дополнительных отверстий «для вентиляции», кроме того, после завершения монтажа края пластины не будут гнуться. На изображении ниже вы можете увидеть, как выглядят несколько распространенных методов исправления.

Примечание! Если изоляционные листы необходимо закрепить на металлической поверхности или гофрированном картоне, сначала вставьте саморез в пластинчатую деталь, а затем прикрутите все вместе отверткой.

После этого утеплитель проталкивается через гриб к основанию. Винт ввинчивается в металл таким образом, чтобы колпачок максимально плотно прилегал к теплоизоляционному материалу. Важно, чтобы саморез вошел в основание не менее чем на 1,5 сантиметра.

Более подробные инструкции показаны на изображении ниже.

Затем все стыки тщательно заклеиваются термоусадочной металлизированной лентой. Если есть зазоры больше 0,5 сантиметра, их можно продуть пенополиуретаном. Хотя делать это нужно с особой осторожностью, так как некоторые виды пенопласта могут разъедать полимерный теплоизолятор.

Если планируется возведение вентилируемого фасада, минеральную вату необходимо закрыть сверху специальной мембраной для водо- и пароизоляции. Хотя есть исключения: утеплители, плохо впитывающие влагу (пенополистирол, например, или пенополиуритан).

Во время оштукатуривания поверхность покрывается слоем клея толщиной 3 мм, который будет служить защитой. Состав следует наносить равномерно, поэтому лучше использовать для этого зубчатый шпатель. Впоследствии в этот слой вдавливается армирующая сетка из стекловолокна, при этом наблюдается перекрытие в десять сантиметров. Для окончательного выравнивания рабочей поверхности под чистовую отделку стены следует обработать следующим слоем раствора и выровнять длинной линией. На следующем видео показано, как устанавливается теплоизоляционный материал, если для крепления утеплителя используется гриб.

Видео — Монтаж утеплителя с зонтиками, 4 см

Как правильно рассчитать длину грибка для утеплителя

В большинстве случаев для определения необходимой длины используется следующая формула:

А + В + С + D = E.

Давайте выясним условности. Они выглядят так:

• И это, конечно же, необходимая длина дюбеля;
• А — толщина самого изоляционного материала;
• Б — сюда входит толщина предыдущей штукатурки, а также клея;
• С — глубина проникновения в рабочую поверхность (стену), которая должна быть не менее 45 миллиметров;
• D — приблизительный запас, необходимый при незначительных отклонениях в плоскости рабочей поверхности.

Хотя если делать все «на глазок», процедура покажется еще проще: к толщине теплоизоляционного материала прибавляется 40-45 миллиметров для углубления, затем еще 10 миллиметров на оставшиеся слои торта. Например, толщина утеплителя составляет в среднем 50 миллиметров, а это значит, что при несложных расчетах вам понадобится гриб длиной 105 миллиметров или 10,5 сантиметра.

Примечание! Если стены кирпичные или бетонные выше «пятидесятой», достаточно анкера длиной 0,5 сантиметра. Но если речь идет о наливном бетоне, пустотелом кирпиче или несущих стенах, а также о других сыпучих материалах, то длина анкера должна составлять примерно 10 сантиметров.

Основные достоинства тарельчатого крепления

При установке любого теплоизоляционного материала используются специальные дюбеля — их называют грибами для теплоизолятора или зонтиками. Такие изделия способны надежно закрепить даже хрупкий или малоплотный материал.

С помощью этих грибов можно прикрепить теплоизоляцию к бетону, камню, кирпичу и другим материалам.

Как правило, грибы изготавливаются из полиэтилена низкого давления (сокращенно ПНД), а клин может быть из полиамида или оцинкован. Ниже перечислены основные преимущества описываемой статьи.

1. Своему широкому применению зонты обязаны особой конструкции — у них достаточно широкий внешний колпак, благодаря чему любой утеплитель (вплоть до минеральной ваты) надежно фиксируется).
2. Имея длинную ножку, зонтик способен выдерживать очень значительные нагрузки. Кроме того, крепление усилено длинной зоной армирования, которая, таким образом, состоит из 3-х секций. Сам капюшон немного грубоват, в нем тоже есть специальные отверстия.
3. Дюбели для теплоизолятора не только способствуют экономии тепла, но и обладают более высокими антикоррозионными свойствами. А если сравнить их с уже устаревшими деревянными колпаками, пластиковые зонтики не гниют и не портятся.
4. Пластик — надежный и прочный, но в то же время недорогой материал.
5. Сами зонты достаточно гибкие, чтобы компенсировать усадку / расширение поверхности во избежание повреждения изоляции.
6. Чтобы соединение было максимально надежным, гриб, вставленный в специальное отверстие с помощью клина, необходимо расширить. Что характерно, расширение осуществляется одновременно во всех направлениях, за счет чего только улучшается сцепление с рабочей поверхностью.
