Стены каркасного дома: правильный пирог в разрезе

Главные ошибки в процессе монтажа

Существуют разные взгляды на последовательность укладки коржей каркасной стены, какие материалы использовать. Однако основные ошибки в процессе установки и их последствия одинаковы для всех решений. Это включает:

• отсутствие пароизоляции или неправильный монтаж;
• игнорирование точки росы, отсутствие грамотных расчетов;
• отсутствие ветрозащиты снаружи стены;
• плохая вентиляция конструкции.

Основное негативное последствие этих ошибок — скопление влаги внутри стены. Это приводит к ухудшению свойств утеплителя, гниению древесины, промерзанию стен и ухудшению микроклимата в доме.

Еще одна ошибка — экономия теплоизоляционного материала. Дешевая изоляция с низкой плотностью может быстро разрушиться, образуя пустоты в стенах. Результат — не только их промерзание, но и увеличение нагрузки на отделку, деформация покрытия.

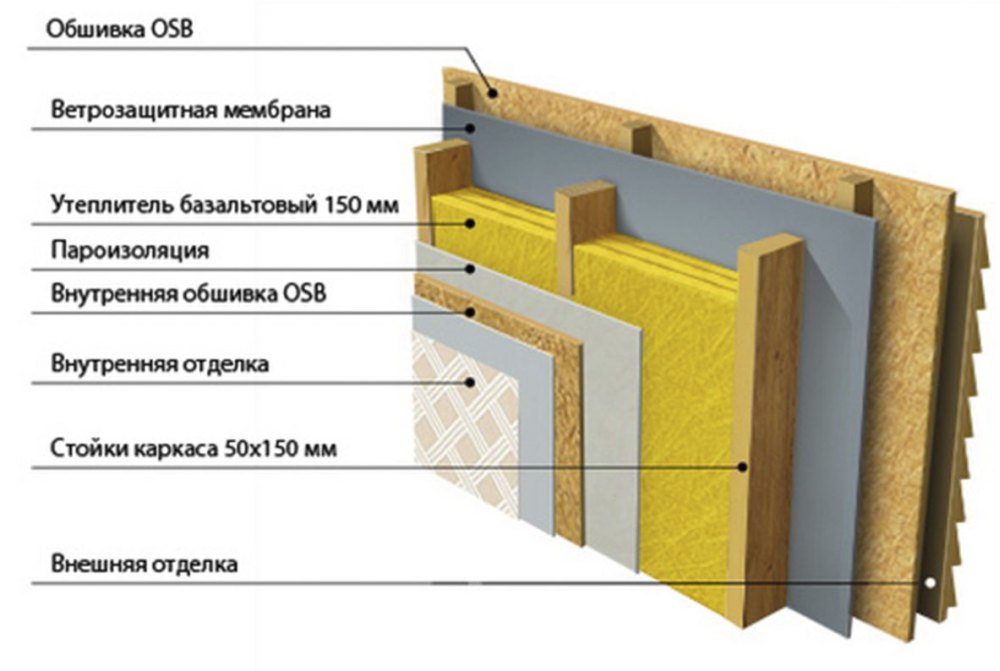

Правильный пирог каркасной стены с OSB

Конструкция стен каркасной конструкции отличается от обычных камней тем, что содержит утеплитель, обшивку и защитные пленки. Это то, что я называю пирогом. Стена получила свое название от того факта, что каждый элемент утоплен как слой (торта), образуя прочную и функциональную структуру.

Плиты OSB устанавливаются в каркас дома как внешняя обшивка здания. Каркасный настенный пирог с OSB снаружи считается стандартным решением при установке внешних заборов дома.

Правильный пирог для потолка или крыши

Многое зависит от утепления верхнего этажа дома. О методике работы с плоской кровлей вы можете прочитать в отдельной статье на нашем сайте. Однако для «фигурных» крыш утепление потолка будет аналогично утеплению стен.

Кровельный пирог деревянного каркасного дома состоит из нескольких слоев утеплителя, активной защиты, декоративных слоев. Этот уровень выполняет несколько важных функций:

• Предотвращает резкое изменение температуры в помещении в жаркое время года;
• Защищает здание от атмосферных осадков;
• Предотвращает скопление влаги под кровлей и на потолке;
• Сохраняет до 30-40% тепла внутри дома (горячий воздух всегда стремится вверх);
• Обеспечивает дополнительную вентиляцию помещений.

Порядок укладки материалов имеет ряд особенностей. В первую очередь часть работ придется выполнять с лестницы или строительных лесов, другую часть — с плоскости крыши. Хорошие металлические или деревянные балки часто служат не только основой для плоской крыши, но и хорошей страховкой для рабочих.

Конструкция кровельного пирога практически не зависит от типа кровли. Если в доме предусмотрена мансарда, то на потолок все равно монтируется минеральная вата, а после этого слой теплозащиты дублируется на откосах под гофрокартон или искусственную черепицу.

Схема кровельного пирога выглядит следующим образом:

1. Пароизоляция представляет собой толстую мембрану, которая позволяет кровле «дышать», но в то же время не пропускает влагу и вредные бактерии. Он служит качественной защитой от конденсата и осадков. Снизу этот слой «поддерживает» лист OSB или гипсокартон. Не дает утеплителю спадать с горизонтальных ячеек;
2. Утеплитель: укладывается в ячейки между балками. Защищает здание от потери тепла;
3. Гидроизоляция — важный слой кровельного пирога. Он служит защитой от внешней влаги, которая может скапливаться на чердаке. Укладывается листовым металлом внахлест на листовой металл, часто выдувается пенополиуретаном, наполнен смолой или составами на основе эпоксидных смол;
4. Система вентиляции представляет собой коробку, позволяющую воздуху циркулировать внутри торта.

Для скатной кровли рисунок обрамления выглядит так же. Особенности монтажа зависят от угла наклона кровли. Часто бывает необходимо разрезать листы утеплителя (для вальмовых крыш). Также есть проблемы с укладкой ваты в нишах необычной формы (трапециевидной или параллелограммной).

Из чего состоят стены каркасных домов?

Правильный настенный пирог деревянного дома состоит из следующих слоев:

• деревянный каркас из бруса (размер детали может отличаться);
• утеплитель (обычно минеральная вата) — ставится между стойками;
• древесноволокнистая панель — чем она толще, тем теплее будет здание;
• горизонтальное точение — доска или алюминий;
• второй слой утеплителя;
• мембрана, защищающая от ветра и конденсата — это плотная пленка;
• вертикальное точение (дерево или алюминий);
• отделка из легкого материала;
• второй слой пленки;
• внутренняя вагонка — гипсокартон или вагонка.

Круглые стены в деревянном доме — особенность, выделяющая коттеджи этого типа из ряда аналогов. Это «слоистая» конструкция из разных материалов. Их состав может быть разным. При выборе компонентов они основываются на следующих факторах:

• Термическое сопротивление — рассчитывается на основе средней температуры. Также учитывается, в какое время года постройка будет использоваться. Итак, дачный участок не нуждается в серьезном утеплении, но если речь идет о коттедже, в котором семья будет жить круглый год, то придется принять дополнительные меры.
• Вариант утепления: пенополистирол или эковата не следует отделывать пароизоляционной пленкой.
• Внешняя и внутренняя отделка: при использовании легких материалов к торту предъявляется меньше требований.
• Климат. Чем холоднее в вашем районе, тем больше должна быть экономия энергии. Для жаркого и влажного юга подойдет конструкция с более тонким слоем утеплителя.

Пирог с эковатой

Эковата — это целлюлозный утеплитель с высокой степенью прочности. Его можно наносить как внутри, так и снаружи дома. Материал называют экологически чистым не зря — его составляющие безвредны для человека. Обеспечивая воздухообмен, предотвращает образование конденсата. При использовании эковаты стена деревянного дома не имеет швов. Материал легче аналогов и имеет высокую теплозащиту, поэтому его часто используют для пола и потолка чердаков.

Целлюлозный утеплитель не подвержен гниению и трудно воспламеняется при контакте с открытым огнем. При его использовании повышается степень звукоизоляции. Эковата удерживает влагу в верхнем слое и легко отдает ее во внешнюю среду. При высыхании материал не меняет своих свойств. Будучи химически пассивным, он не вызывает коррозии взаимодействующих с ним слоев. Грызуны не начинают с эковаты, что особенно актуально для домов, расположенных за городом.

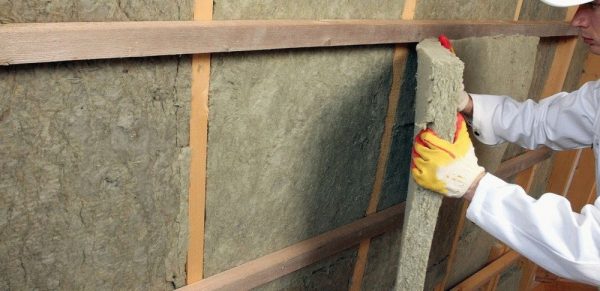

Пирог с минватой

Минеральная вата — самый распространенный материал, которым утепляют стены деревянного дома. В основе производства — стеклянный или базальтовый щебень, смешанный с клеевой массой. Благодаря высокой паропроницаемости состава влага проходит между волокнами, не впитываясь в них.

Минвата — это материал, не выделяющий вредных веществ при контакте с огнем. Он не только согреет вас зимой, но и поможет сохранить прохладу в доме в теплую погоду. Минераловолоконная вата обладает высокой степенью звукоизоляции.

При изготовлении материала в его толщине сохраняется большое количество пор с воздухом. Именно он предотвращает теплопотери и помогает поддерживать температуру. Пористая структура позволяет сжимать материал для транспортировки без каких-либо повреждений. Самый безопасный вариант утеплителя — базальтовая вата, которая содержит минимум химических компонентов и выдерживает высокие температуры.

Пирог с пенополистиролом

Пенополистирол — это искусственный вспененный материал с высокой доступностью. Он устойчив к биологическим воздействиям, поэтому не образуется плесень и грибок. Пенополистирол со временем не дает усадки и абсолютно безопасен для человека. Утеплитель легкий и не требует дополнительного усиления фундамента.

При работе с материалом необходимо учитывать ряд особенностей:

• необходимо дополнительно защитить его от механических воздействий;
• полистирол легко горит и выделяет высокотоксичные пары;
• структура материала разрушается при прямом попадании солнечных лучей;
• пенополистирол можно испортить насекомыми, сделав в его толще ходы;
• материал не обладает звукоизоляционными свойствами;
• изоляция разрушается под воздействием химических соединений;
• пенополистирол имеет относительно низкую паропроницаемость;
• материал не подходит для обогрева бань и саун, так как сильный нагрев для этого противопоказан.

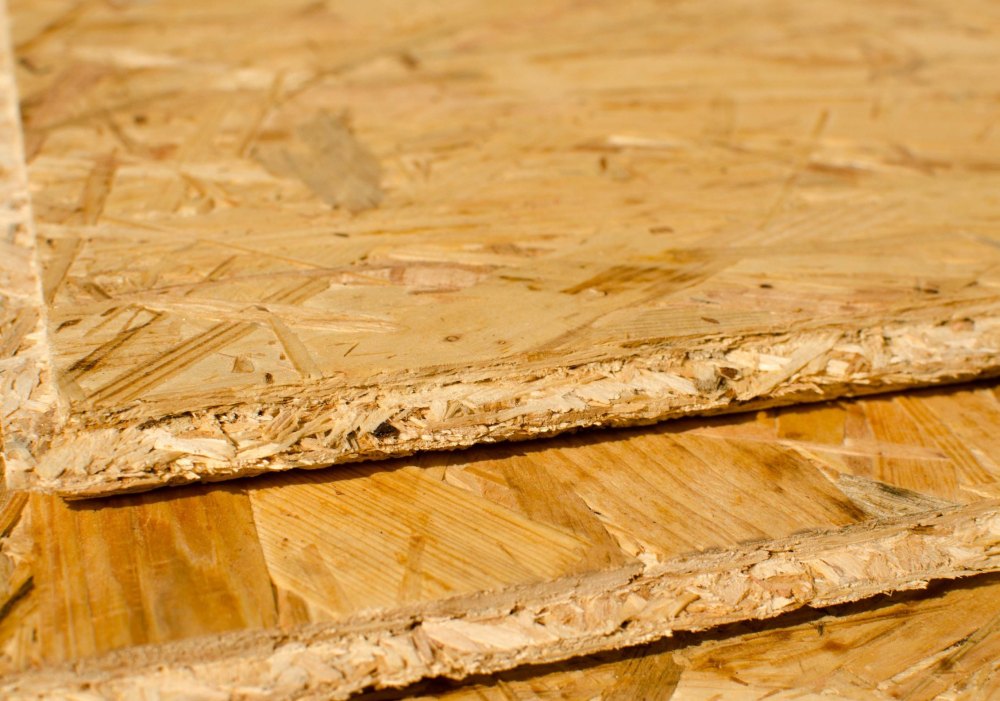

Пирог с ОСБ

Плита OSB — это современный вариант фанеры, каркасные дома которой обшиты. Доступный материал обладает высокой степенью влагостойкости и при соблюдении правил строительства совместим практически с любым утеплителем. Доски не боятся влаги, поэтому идеально подходят для внешних сторон стены. Материал, созданный из дерева, экологически чистый и практичный.

Внешняя и внутренняя обшивка

После того, как каркас полностью собран, монтируется черновой пол, укладывается утеплитель. Затем деревянные балки обшивают облицовочными плитами. Конструктивно внешнее и внутреннее покрытия схожи, различаются по назначению и внешнему виду:

• Внешнее покрытие. Он защищает здание от воздействия непогоды, делает конструкцию прочной и жесткой. Он служит основой для устройства вентилируемых фасадов — отделки фасада здания. В качестве материалов используются высокопрочные влагостойкие панели. Это OSB толщиной 9-15мм; бетонно-стружечная плита (ДСП) — 12-18 мм; Древесное волокно для наружного применения — от 25 мм; листовая фанера — от 12 мм. При установке между листами необходимо выдерживать воздушный зазор 3-5 мм.
• Дизайн интерьера. Здесь плиты закрывают утеплитель деревянного дома изнутри, чтобы защитить его от влажности помещения. Также они служат черновой отделкой внутренних поверхностей; под ними скрыты инженерные коммуникации. Из материалов обычно используется OSB толщиной 9 мм; гипсокартон; фанера; деревянная облицовка — в доработке не нуждается.

С учетом всех слоев облицовки готовая стена имеет толщину 150-250 мм. Этого достаточно для Санкт-Петербурга, Ленинградской области и других регионов северо-запада России.

Расчет количества материала

Для правильного расчета материала нужно воспользоваться нарисованным планом дома. Для этого я беру подробный план стен и размещаю на нем листы OSB, вычерчивая их в масштабе так, чтобы они лежали в шахматном порядке. Он также стремится к тому, чтобы количество стыков было как можно меньше.

Полученное количество плит необходимо увеличить на несколько листов в случае ошибок расчета при резке или стыковке при укладке.

Второй метод — чисто арифметический. Необходимо разделить общую площадь стен на площадь одного листа и тогда вы получите общее количество материала. Но тогда вам придется взять в запас до 20 процентов материала, так как неизбежно полученные вырезы в виде полос и квадратов невозможно установить на каркас. Это создает множество швов и щелей на внешней стороне стоек, что не особо приветствуется.

Излишек материала также может образоваться, потому что размеры проемов не вычитаются при расчете площади. Как правило, каркас вшиваю в сплошную, а потом вырезом вырезаем отверстия. Благодаря такому подходу край OSB вплотную совпадает с краем рамы проема.

Расчет количества материала специалистам еще предстоит доверять. Это поможет избежать ошибок и неправильных расчетов. К тому же правильно его смонтировать смогут те, кто рассчитает материал.

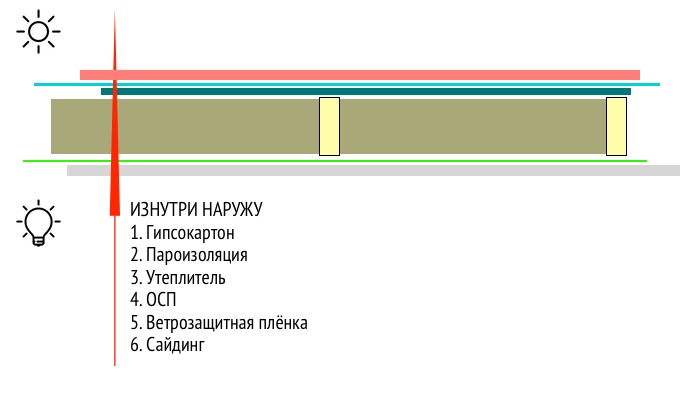

Американский пирог стены каркасного дома

Новаторство и консерватизм чудесным образом переплетаются в американской индустрии строительства бревенчатых домов. И да, строительство каркасных домов в Америке, в отличие от России, — это строительная отрасль, а не единичные редкие постройки на дачных участках.

Конструкция каркасной стены, о которой мы поговорим ниже, действительно американская. Точнее, североамериканский. Такая конструкция является стандартом для домов с деревянным каркасом, построенных в США и Канаде.

Консерватизм этой конструкции каркасной стены заключается в том, что она практически не изменилась за последние несколько десятилетий. Частично это можно объяснить тем фактом, что строительство бревенчатых домов в США и Канаде строго регулируется правилами и положениями (кодексами), и эти правила меняются редко, сложно и только по необходимости.

Новшеством в американском пироге для каркасных стен можно считать использование сразу нескольких видов утеплителя в единой конструкции: минеральная вата в качестве основного утеплителя и пенополиуретан (ППУ) в труднодоступных местах.

Особенности:

• OSB снаружи,
• гипсокартон как основной отделочный материал (стены и потолок) в помещениях деревянного дома.

Профессионалы:

• надежный и технологичный дизайн,
• хорошая звукоизоляция за счет использования в каркасе стены OSB и гипсокартона.

Недостатки:

• номинальный вентиляционный зазор между OSB и сайдингом, который может привести к влагоизоляции

Обустройство внутренних стен (перегородок)

Внутренние перегородки на основе многослойных конструкций отличаются от внешних совершенно другими условиями эксплуатации, в которых температура их поверхностей практически одинакова. Поэтому структура этих элементов конструкции немного отличается. Нет необходимости использовать дополнительный слой утеплителя, а также особую ветрозащиту и утеплитель от влажных паров.

Примечание! Проблема звукоизоляции межкомнатных заборов имеет особое значение, поскольку ее решение позволяет создать комфортные условия проживания.

В перегородках деревянного дома используются в основном звукопоглощающие материалы, которые одновременно выполняют теплозащитную функцию.

В категорию таких товаров входят следующие наименования:

• акустическая минеральная вата с клейкой основой (снижает уровень шума на 5-8 дБ);
• isover (не путать с isoplate, используемым для внешней отделки);
• пенополиэтилен, также называемый изолоном, отличающийся увеличением показателя звукопоглощения;
• поролон, внешне похожий на пористую резину и способный гасить (поглощать) любые нежелательные колебания;
• гладкий войлок или графит;
• гипсокартон с хорошими звукопоглощающими свойствами и покрытый сверху декоративной отделкой.

Для улучшения звукоизоляции в межкомнатных перегородках изоляционные плиты монтируют без видимых зазоров (их стараются уложить как можно плотнее друг с другом).

Виды ОСП

Существуют следующие виды плит OSB:

• OSB — 1. Плиты с низкой механической прочностью. Их применяют только для конструкций, не выдерживающих несущей нагрузки. К ним относятся предметы интерьера из деревянного дома. Панели также используются для облицовки стен в сухих помещениях.
• OSB — 2. Этот материал можно использовать в сухих помещениях для отделки стен или потолка.
• OSB — 3. Панели используются в помещениях с повышенной влажностью.
• OSB — 4. Они обладают более высокой механической прочностью. Разрешен для использования внутри и снаружи здания.

В деревянном доме используются OSB 3 и 4.

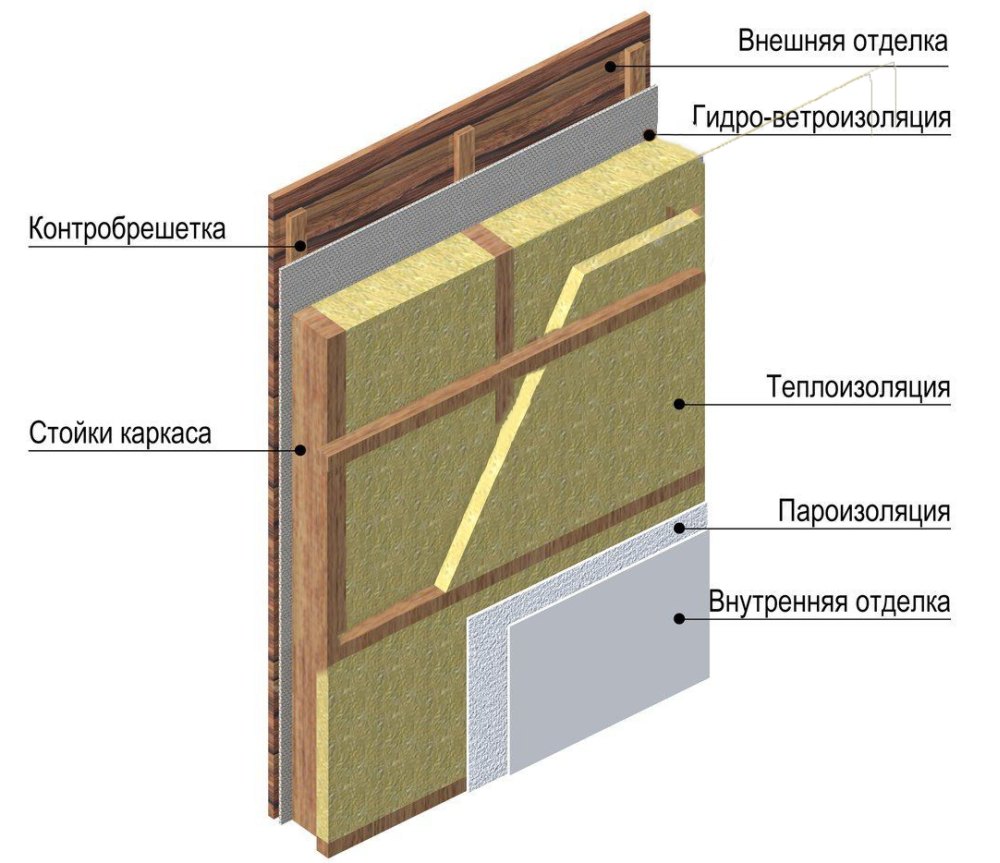

Как устроен пирог каркасного дома

Правильный пирог бревенчатого дома включает в себя несколько последовательно расположенных слоев материалов. По направлению изнутри на улицу это выглядит так:

1. Обшивка каркаса из листового материала (фанера, гипсокартон, OSB) — служит основой для внутренней отделки, укрепляет конструкцию стены, защищает утеплитель от внешних повреждений.
2. Пароизоляционная пленка — это препятствие проникновению водяного пара из корпуса в толщу утеплителя.
3. Утеплитель (эковата, пенополистирол и др.) — обеспечивает сохранение тепла в доме, участвует в формировании в нем микроклимата.
4. Облицовка наружных стен (влагостойкая фанера, OSB) — выполняет те же функции, что и внутренняя.
5. Гидроизоляционная мембрана: защищает «пирог» утеплителя от проникновения влаги с улицы, а также обеспечивает защиту от ветра ой
6. Облицовочный фасадный материал: он также защищает стены от внешних воздействий, придает зданию эстетичный и законченный вид, формирует его стиль.

Примечание! Пароизоляция укладывается с теплой стороны здания, гидроизоляция и ветрозащита — с холодной стороны, со стороны улицы.

Средняя толщина каркасной стеновой конструкции с утеплителем составляет 250-300 мм (для средней полосы России). Если дом построен в северных регионах с суровым климатом, в «пирог» стены может входить еще один слой теплоизоляционного материала. Его прокладывают между балками навесного токарного станка. В этом случае значение увеличивается еще на 50-60 мм.

Плюсы и минусы ОСБ

Облицовка OSB деревянного дома имеет следующие преимущества:

• Материал имеет плотную структуру, поэтому в период эксплуатации и обработки панель не деформируется;
• Пластины обладают более высокой механической прочностью;
• Панели устойчивы к негативным воздействиям окружающей среды;
• Материал устойчив к воздействию агрессивной биологической среды, поэтому грибки и плесень не возникают на OSB на стенах деревянного дома.

Стеновой пирог – инструкция к монтажу

Работа по сборке торта деревянного дома начинается только после жесткого крепления вертикальных стоек, подготовки материалов и крепежа.

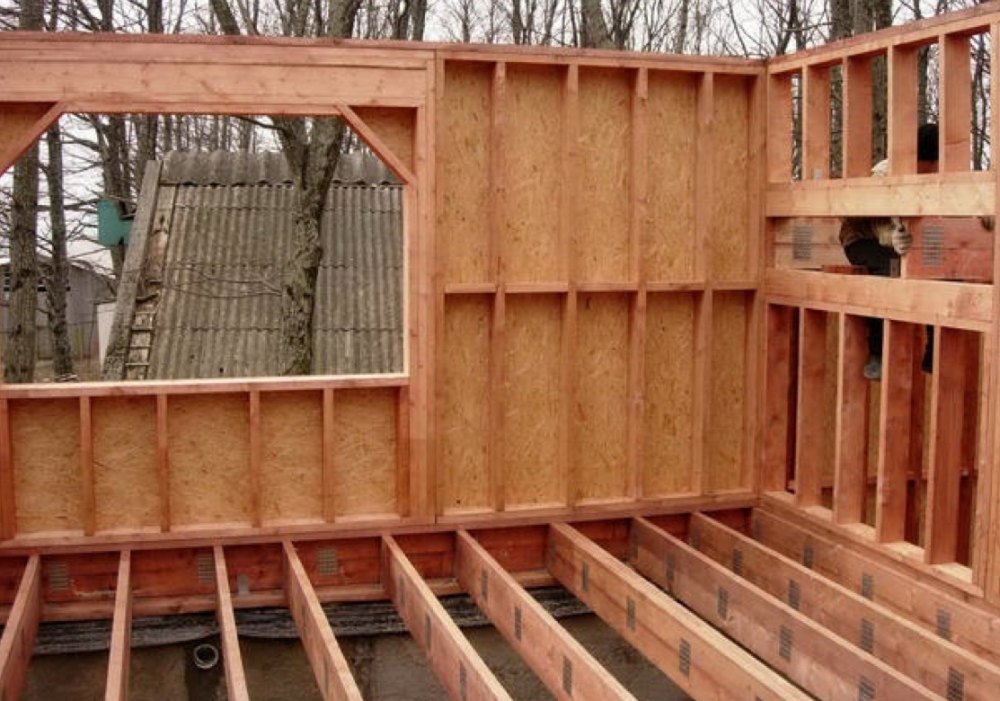

Наружная обшивка каркаса

Для внешней обшивки каркаса часто используются листы OSB толщиной 11-13 мм. Это оправдано их прочностью, устойчивостью к деформации, влажности и экстремальным температурам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечная плита;
• фибровые панели;
• гипсоволокнистые плиты.

Крепление обшивки к каркасу осуществляется так, чтобы стыки листов попадали в центр стоек. В этом случае нижний край листов совпадает с нижним краем планки. Между отдельными участками кожи оставляют температурный зазор в 3-4 мм. При изменении температурных условий необходимо расширять материал.

Примечание! При обшивке окон и дверей используется цельная плита, в которой затем вырезается проем необходимого размера.

В качестве крепежа использую гвозди или шурупы. Все стыки, сформированные из листового материала, после завершения работ заделываются пластиковым акриловым герметиком или пенополиуританом.

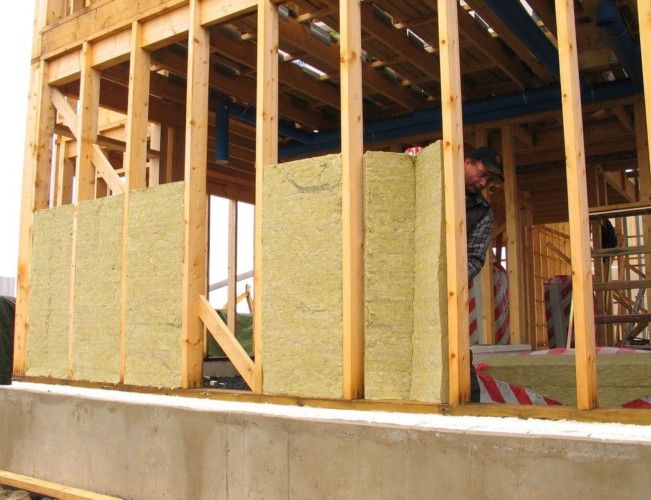

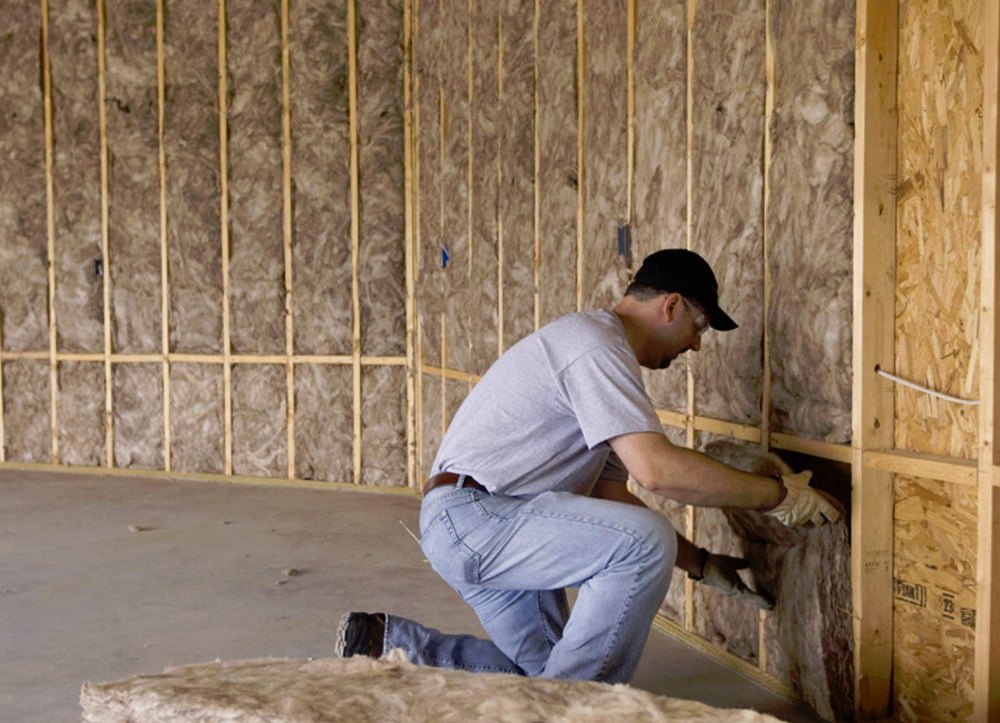

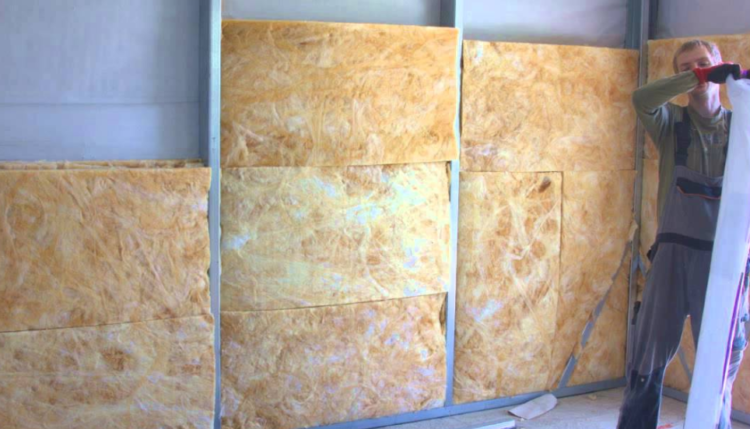

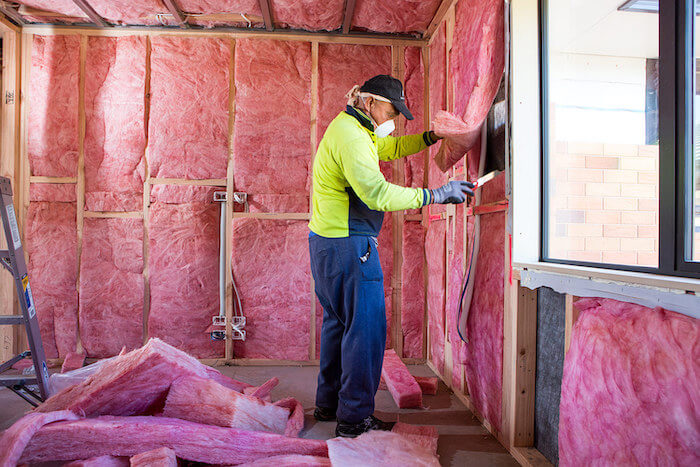

Укладка теплоизоляционного материала

В качестве утеплителя для каркасного торта используются пенополистирол, экструдированный пенополистирол, минеральная вата, пенополиуретан. Для удобства работы выпускаются в матах, рулонах, тарелках.

Между стойками кладут утеплитель, чтобы не осталось мелких пустот. Для этого заполнение свободного пространства проводится до тех пор, пока на каркас не возникнет легкое давление.

Если остались щели или щели, их продувают пенополиуретаном, излишки которого срезаются после расширения.

Для дополнительного крепления материала, чтобы он не скользил, используйте клеевые или дисковые дюбели. Клей намазывают пену, нанося ее на основу доски слоем 3 мм. Дисковые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых попадают в центр.

При работе следите за тем, чтобы стыки теплоизоляционного материала в рядах были смещены друг относительно друга на 200-300 мм.

Монтаж обрешетки

Для установки токарного станка в пирог деревянного дома используется брус сечением 50х50 мм или доска 50х40 мм. Их фиксируют перпендикулярно стойкам гвоздями или саморезами. Между балками токарного станка выдерживают расстояние 400-600 мм.

Токарный станок не только дополнительно сохраняет уже установленную изоляцию, но и берет на себя нагрузку листового материала для облицовки внутренней стены. Кроме того, в образованные ячейки можно уложить дополнительный слой теплоизоляционного материала. Принцип работы с ним такой же, как и с первым слоем.

Сравнение с фанерой и ЦСП

Возможна ли облицовка деревянного дома OSB панелями — актуальный вопрос для пользователей, возводящих конструкции такого типа. Профессионалы рекомендуют использовать этот продукт для отделки зданий, так как он имеет ряд преимуществ перед другими подобными изделиями.

Фанера

OSB и фанера имеют схожие характеристики, но есть различия между материалами. Основное отличие продукции — способ производства. Для OSB используется древесная щепа, а фанера состоит из нескольких слоев шпона. Это делает панели более дешевым строительным материалом.

По этой причине декорирование каркаса OSB выполняется чаще. По характеристикам это изделие уступает фанере. Он не такой прочный и влагостойкий, поэтому быстрее изнашивается, особенно в холодном климате.

OSB имеет общие черты с DSP. Такие стройматериалы находятся в одной ценовой категории. Однако OSB по некоторым параметрам уступает. ДСП — экологичный и пожаробезопасный материал, устойчивый к негативным воздействиям окружающей среды и повышению механической прочности.

Недостаток изделия — большой вес. Плита OSB в несколько раз легче такого материала. ДСП уступает OSB еще и тем, что при повороте и закреплении таких панелей на них могут возникать дефекты. По этим причинам часто режут каркасные дома с панелями OSB, так как материал легкий, доступный по цене и с хорошими характеристиками.

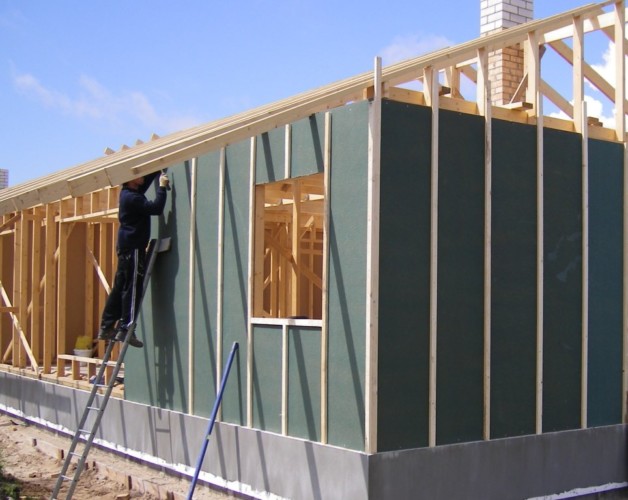

Ветрозащита

Все материалы, используемые в качестве внешней облицовки, в той или иной степени уже обеспечивают защиту пирога каркасной стены от сильных порывов ветра, наблюдаемых в непогоду. Для усиления защитного эффекта специалисты рекомендуют при установке заводить листы соединения около самой кровли.

Функцию защиты от ветра может выполнять слой мембраны, нанесенный на внешнюю поверхность стены или непосредственно на жесткий утеплитель. Нередко для этой цели используют известковые отделочные составы (слой штукатурки с пластиковым кожухом под ней).

Надежная ветрозащита предусматривает устройство вспомогательного слоя, наносимого с внешней стороны стен и покрывающего всю площадь здания.

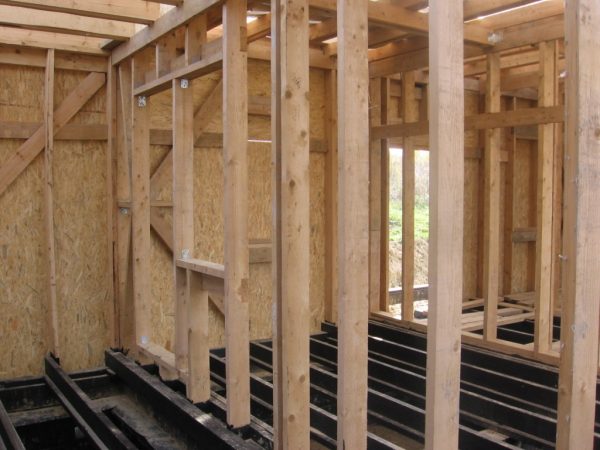

Этапы возведения

Строительство ведется быстро и достаточно экономично: без привлечения тяжелой техники, с применением дорогих технологий. Конструкции мало весят, поэтому достаточно сделать легкий и недорогой фундамент — свайный винтовой или столбчатый. На следующий день после его установки проводится гидроизоляция: используется битум, рубероид. Затем вы можете «забрать» строительный ящик.

В зависимости от технологии (финская, канадская) порядок немного отличается. Но общий алгоритм действий можно выделить:

1. Сборка каркаса. На этом этапе уточняется технология монтажа, выбираются материалы и определяется их расход, исходя из проекта.
2. Установка нижней обшивки. Он послужит опорой для всей конструкции. Обычно он состоит из цельного бруса прямоугольной формы: 100х150, 150х200 мм. Укладка ремешка начинается только на хорошо выровненном основании.
3. Установка вертикальных стоек. Это основа каркаса, на котором будет закреплен торт. Монтаж вертикальных балок начинают с углов. Максимальное расстояние стоек зависит от ширины листа обшивки. Обычно их устанавливают на расстоянии 500-600 мм друг от друга.
4. Исполнение верхней планки. Полностью повторите нижнюю основу. Во избежание перекоса вертикальных стоек каркаса необходимо расположить верхние и нижние пазы строго одна под другой.
5. Монтаж хлопьев. Это наклонные балки из деревянных досок сечением 25х100 или 50х150 мм, которые соединяют горизонтальные и вертикальные балки каркаса. Хлопья обеспечивают жесткость постройки, не дают конструкции деформироваться в процессе эксплуатации. Они располагаются под углом 45-60 °. При длине стены до 6м обычно достаточно установить 2 доски.

При установке сразу обнаруживаются оконные и дверные проемы. При необходимости их дополнительно укрепляют распорками — здесь учитывается выбранная технология строительства.

Пирог пола каркасного дома изнутри наружу:

отделка пола (ламинат, линолеум, паркет)
подложка под ламинат (или прозрачную пленку)
подкладка из фанеры 18-21 мм
деревянные бревна с утеплителем между ними
ветрозащитная пленка (Изоспан А и др.)
дюймовые опилки с шагом 300-400 мм или фанера 4-5 мм

Используемые материалы

Рассмотрим, из чего сделаны стены деревянных домов. Материал выбирают не только по эстетическим показателям, но и по способности выдерживать определенные нагрузки, которые на него накладываются.

Пример деревянного дома с внешней отделкой в ​​виде декоративной штукатурки

Базовый набор:

1. Брус из хвои, клена или других твердых пород древесины влажностью 11-12%. Оптимальная толщина материала 150х200 или 200х200 мм.
2. Доска из лиственницы или других хвойных пород сечением 150х50 мм.
3. Балка двутавровая, состоящая из двух балок с перемычкой OSB. Полки нужно подогнать под выбранный утеплитель и размер основания. Использование двутавра значительно увеличивает теплоизоляционные свойства стен и снижает риск деформации реек при усадке дома.
4. Отделка стен для наружных и внутренних работ. К материалам этой категории относятся как композитные панели на основе фанеры или OSB, так и стандартные панели или панели. Также используется стеклянный мел. Материалы для внутренней отделки необходимо тщательно просушить, обработать антисептиками и не иметь дефектов.
5. Мягкая или жесткая теплоизоляция. Чаще всего при возведении каркасных стен используют базальтовую или минеральную вату, пенопласт или экструдированный пенополистирол, напыляемый утеплитель.
6. Многофункциональные мембраны, устойчивые к ветру, влажности и пару, которые помогают отводить влагу изнутри стен и не пропускают ее. Дополнительная функция пленки — защита здания от влаги и ветра.
7. Материалы для декоративной отделки. Для внешней отделки можно использовать металлический или виниловый сайдинг, обрезные панели с имитацией бруса, блок-хаусы, искусственный камень, акриловую или декоративную штукатурку.

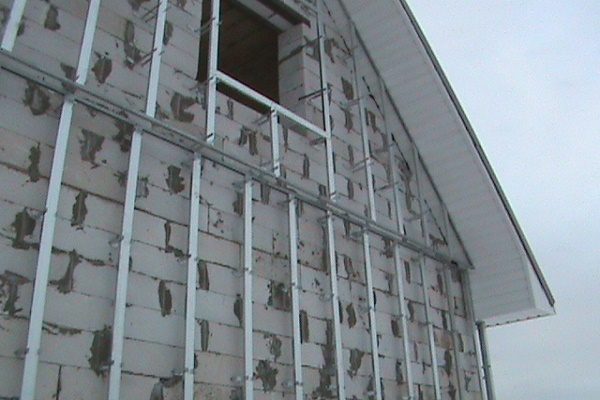

Каркасная стена из металлических профилей в сочетании с пенобетонными блоками

В некоторых случаях для возведения стен каркасной конструкции используется оцинкованный или алюминиевый профиль в сочетании с пенобетоном или его пенобетоном. Такой подход позволяет в кратчайшие сроки построить более надежную конструкцию.

Гидроизоляционные и пароизоляционные мембраны, а также ветрозащитные материалы — это пленки, отличающиеся от традиционного полиэтилена внутренней пористой структурой. Структура такой пленки позволяет влаге фильтровать только в одном направлении, перекрывая все обратные пути. Для защиты от влаги можно использовать фольгированный материал. Такая пленка паронепроницаема и выдерживает высокие температуры. Рекомендуется использовать в местах, где установлены отопительные и отопительные приборы.

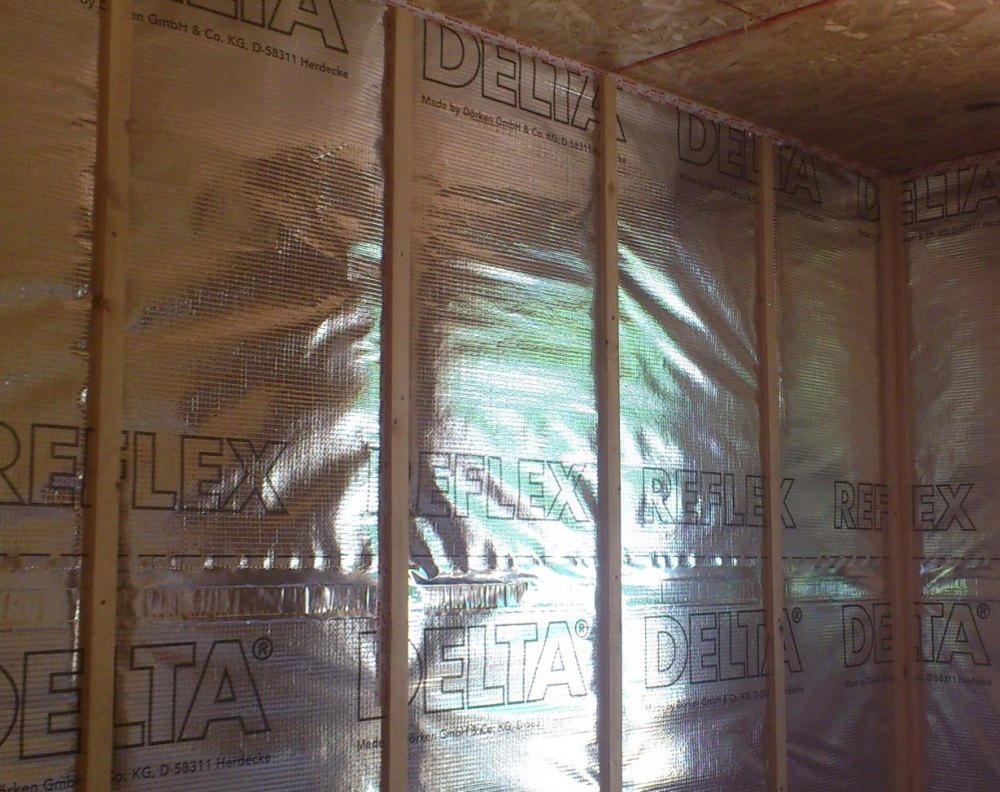

Паро- и гидроизоляция стенового пирога

В качестве пароизоляционного слоя, укладываемого со стороны помещения, в каркасных домах используется специальная мембрана. Защищает настенный пирог от не 100% влажности. Пленка пропускает определенное количество паров, но это необходимо для нормализации микроклимата в доме.

Чтобы влага не повредила изоляцию и деревянные конструкции, помещение должно хорошо проветриваться, а для отделки стен должны использоваться качественные материалы, способствующие удалению влаги из утеплителя.

Некоторые мастера используют вместо мембраны прочную полиэтиленовую пленку. Он не пропускает влагу, но также требует мощной системы вентиляции. В противном случае в сочетании с пластиковыми окнами пленка превратит дом в своеобразную оранжерею.

Как прикрепить пароизоляционную мембрану:

• степлером или оцинкованными гвоздями материал фиксируется по планке;
• в месте пересечения перепонки делается нахлест полотен 10-15 см;
• соединения проклеиваются специальной лентой.

При укладке пароизоляции важно, чтобы материал не собирался в складки, не было разрывов. Далее мембрана фиксируется ламелями, образующими футляр для оболочки из листового материала. Он также обеспечивает вентиляцию настенного пирога, предотвращая его намокание.

Так же делается гидроизоляция пирога деревянного дома, но с внешней стороны стены. Для этого используйте супердиффузионную мембрану с паропроницаемостью 800 г / м² и более. Облицовочный материал монтируется на обрешетку, уложенную поверх гидроизоляции.

Все этапы возведения наружных стен деревянного дома можно провести без привлечения бригады мастеров. Достаточно строго придерживаться технологии, следовать рекомендациям производителей материалов и некоторых помощников.

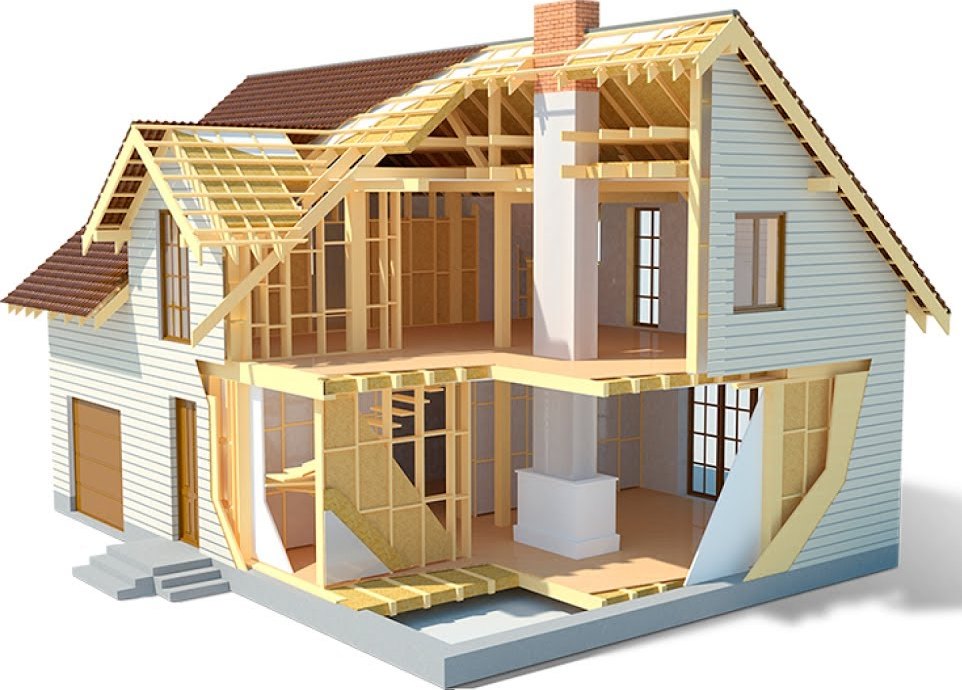

Стена каркасного дома — правильная очередность слоев

При возведении жилого дома правильное размещение слоев обеспечивает не только высокое качество постройки, но и ее долговечность, низкую периодичность ремонтов и практические характеристики эксплуатации. Правильный торт «канадского» деревянного дома собирается за несколько недель и требует навыков работы с разными видами материалов: деревом, пластиковым брезентом (гидроизоляция), облицовочными материалами (гипсокартон, вагонка, камень) и так далее. Если рассматривать устройство стандартной стены из комнаты наружу, то она будет иметь следующую структуру:

Отделка OSB (ориентированная многопроволочная панель), гипсокартон, реже — вагонка и другие виды монтажной облицовки стен;

1. Пароизоляционный слой, защищающий остальные слои от проникновения газообразных веществ. Это необходимый слой, который полностью защитит утеплитель от негативного воздействия различных типов жидкостей (в том числе конденсата). Минеральная вата способна накапливать влагу и рассеиваться плотными комками, что нарушает процесс теплоизоляции и значительно снижает общее тепло дома. Пароизоляционный слой необходим в стенах любого типа, заполненных минеральной ватой (базальтом, стекловатой и т.д.);
2. Эти два слоя прикрепляются к деревянному каркасу с помощью бруска или доски. Установка осуществляется с помощью механического степлера или специальных скоб. Наружную облицовку можно просверлить непосредственно в раме или в контрферме. В этом случае пространство между контррешеткой и каркасом заполняется звукоизоляцией или слоем пенопласта (своего рода перекрестная изоляция);

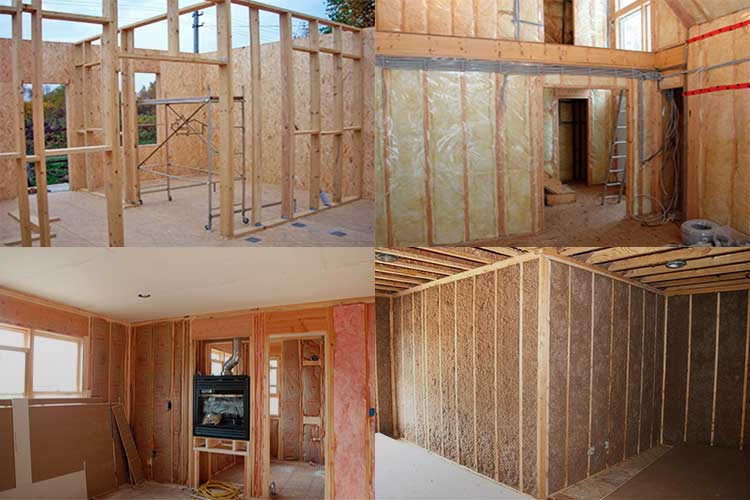

3. Третий (внутренний) слой — утеплитель. В каркасных домах используются рулоны или блоки из минеральной или базальтовой ваты, стекловаты или комбинированных составов. Уложены в специальные ниши — пространство между вертикальными и горизонтальными балками каркаса. Минеральная вата практически не прикрепляется к дереву — в процессе укладки она распрямляется и заполняет все доступное пространство. Это обеспечивает максимальную изоляцию. При этом рама становится уязвимым местом — дерево является «мостиком холода», поэтому чаще используется поперечный каркас — еще один слой утеплителя, на треть тоньше основного.

За основным слоем утеплителя следует плита OSB, удерживающая утеплитель со стороны улицы. Крепится саморезами или гвоздями. При установке между плитами следует оставить небольшой зазор — буквально 1-3 мм. Рано или поздно плита наберется воды и разбухнет, пространство как таковое исчезнет. Толщина плиты должна составлять несколько сантиметров, для лучшей защиты от неблагоприятных факторов окружающей среды.

Между плитой OSB и утеплителем часто прокладывают слой влаго- и ветрозащиты. Пирог деревянного дома с толстой OSB снаружи полностью защищен от кинетических воздействий: ударов, падений и т.д. (например, от падающих веток).

При обработке специальными средствами дом будет огнестойким.

Следующий слой — токарная обработка дерева. Это горизонтальная или вертикальная деревянная решетка или недорогая доска, которая служит элементом крепления последующих слоев. Крепятся к гвоздям, саморезами, реже — квадратными скобами. Нередко обрешетка из дерева служит каркасом для внешнего слоя утеплителя — ваты высокой плотности, реже — поролона.

Плотный слой защиты от влаги и ветра. Это особая мембрана, которая является основной линией защиты всего каркаса от внешних воздействий. Крепится к промышленным скобам или гвоздям с большой головкой. Слои мембраны необходимо перекрывать, углы дома закрыть цельным куском ВВЗ.

Еще один слой точения из тонких брусьев, досок или строганных досок. Он служит основой для установки декоративной отделки. Фиксируется под углом 90 ° к предыдущему слою.

Последний слой — внешняя отделка. Как правило, это вагонка, листы гофрированного пластика или металлокартона, декоративные панели.

Стоит отметить, что для более сложной внешней отделки необходимо внести изменения в первоначальный дизайн дома. Итак, если заказчик желает сделать красивую отделку под кирпич, придется серьезно укрепить не только фундамент, но и каркас. Облицовка каркасных домов камнем — очень сложный прием, но он позволяет создать имитацию кирпичного дома в три раза дешевле.

Порядок установки уровней следующий:

1. Рамка;
2. Кросс-изолированный каркас;
3. Заполнение внешних ниш утеплителем;
4. Мембрана ВВЗ, внешняя плита OSB;
5. Второй слой утеплителя;
6. Пароизоляционный слой, установка внутренней отделки;
7. Наружное точение, установка внешней отделки;
8. Косметические работы (покраска, шпатлевка и др.).

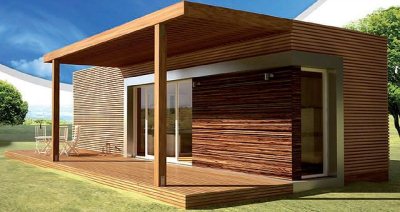

Модульная постройка

В последнее время получило распространение строительство модульных домов. Действительно, это конструкция их домашних комплектов, которые собираются на месте, как строитель без дополнительных креплений.

В комплект входят элементы каркаса (деревянные балки или металлоконструкции) и секции (панели) стандартным размером 240х480 см. Секции являются автономными, что позволяет собирать различные комбинации.

вы можете изменить количество комнат. Максимальная высота модульного дома — 3 этажа. Крыша может иметь плоскую, одно- или двухскатную форму в зависимости от назначения постройки.

Из модульных конструкций можно собирать жилые (летние и круглогодичные), производственные, офисные и хозяйственные постройки. Срок сборки 2-3 недели.

Еще одно направление в строительстве каркасных домов — это использование готовых стеновых панелей. Особый интерес представляют SIP-панели.

Они представляют собой слоистую структуру из двух слоев листов OSB, между которыми размещен теплоизоляционный материал. Все слои склеиваются полиуретановым клеем и процесс осуществляется в прессе под давлением 18 тонн.

В качестве утеплителя используется минеральная вата (базальт), стекловолокно и пенополимеры (пенополистирол и пенополиуретан). Наибольшей популярностью пользуются СИП-панели на основе пенополистирола.

Этот материал обладает прекрасными теплоизоляционными свойствами (коэффициент теплопроводности — 0,037-0,040 Вт / м · чград), низкой водопроницаемостью, высокой биостойкостью.

Проницаемость для водяного пара на уровне древесины. Срок службы таких панелей составляет более 60 лет.

SIP-панели доступны в стандартных размерах. Их толщина может составлять 11, 12, 17, 20, 22 и 27 см, панели до 20 см используются как для перегородок, так и для несущих стен и потолков большей толщины. Ширина панелей 62,5, 100 и 125 см, длина 40, 50, 80, 250 и 280 см.

Пирог верхнего перекрытия (холодного чердака) cнаружи внутрь:

Много утеплителя между перекрытиями и над ними (200-500 мм)
Пленка полиэтиленовая 200 мкм (пришиваем к лагам снизу)
Вращение перпендикулярно перекрытию задерживает 20 × 50 или 50 × 50, в зависимости от высоты тона задержки
ГКЛ 12,5 мм

Как выглядят перегородки?

Внутренние стены выполняют свои функции при постоянной температуре воздуха и едином микроклимате. По этим причинам их расположение кажется намного проще, чем в случае внешних стенок каркаса.

Конструкция внутренних перегородок для каркасных домов существенно отличается от конструкции внешних стен

Внутренние перегородки не нуждаются в дополнительной защите от влаги, но им нужна звукоизоляция. Комфорт жителей будет зависеть от выбора качественного акустического барьера. Звукопоглощающие материалы, используемые при устройстве внутренних перегородок каркаса, одновременно выполняют функцию тепловой защиты.

Для этих целей часто используются:

• акустическая минеральная вата на клеевой основе;
• изолон (пенополиэтилен с высокими звукопоглощающими свойствами);
• isover (рулонный утеплитель на основе базальта или стекловолокна);
• поролон (эластичные пенопластовые панели с закрытой пористой структурой);
• звукоизоляционный гипсокартон;
• графитовый или обыкновенный войлок.

Для повышения качества звукоизоляции материал в межкомнатных перегородках монтируется без зазоров и трещин.
