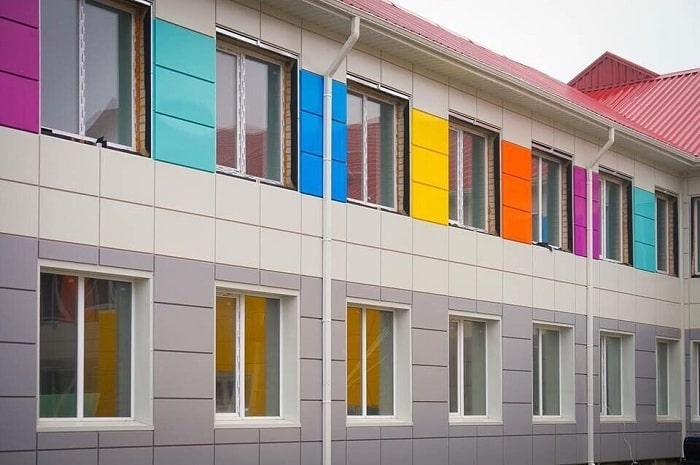

Металлические фасадные кассеты для наружной отделки дома

Что такое фасадные кассеты?

Фасадная коробка представляет собой трехмерную геометрическую фигуру из листового металла или композита. Конфигурация продукта может отличаться. В качестве защитно-декоративного слоя допустимо использование полимерного или порошкового покрытия. Чаще всего встречаются квадратные и прямоугольные фасадные кассеты, однако по желанию заказчика могут быть изготовлены облицовочные панели любой формы.

Использование металлических кассет для отделки фасада зданий позволяет защитить несущие стены и другие элементы конструкции от вредных атмосферных осадков и придает постройке неповторимый и особенный шарм.

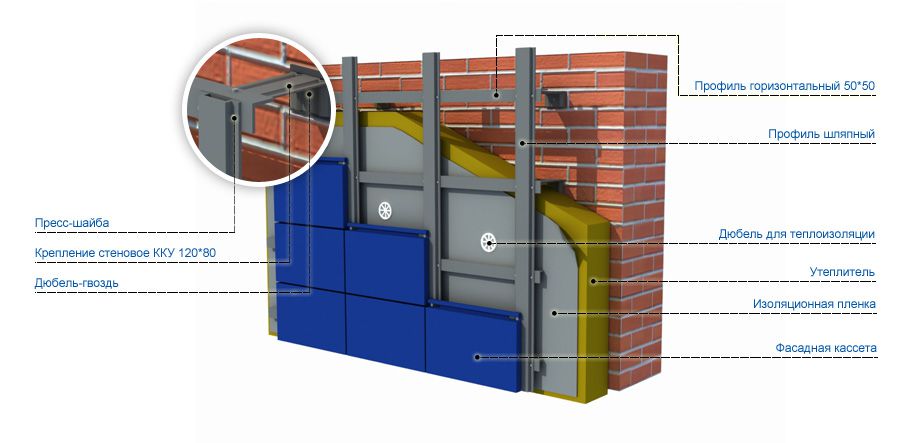

Подвесная система

Подвес для фасадных кассет представляет собой жесткую конструкцию, закрепленную на стене здания, на которую устанавливаются металлические кассеты.

Подвесная система представляет собой жесткую конструкцию, состоящую из отдельных элементов:

• Анкерный крепеж: используется для прикручивания анкерного уголка к стене.
• Анкерный уголок: элемент, прикрепленный к стене с помощью анкерной опоры. За счет второго плеча создает зазор между стеной и фасадом в вентилируемых фасадах. Длина выступа может варьироваться от 30 до 300 мм.

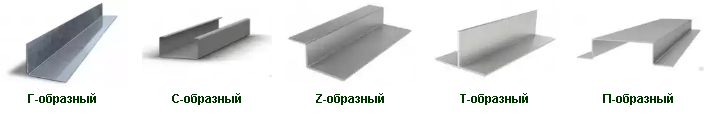

• L-образная планка — это планка, которая крепится к анкерному уголку горизонтально по всей длине стены на расстоянии 900 мм друг от друга. С их помощью обнажается плоскость стены.
• Профиль «П» (шляпный профиль) — крепится к Г-образной планке вертикально по всей высоте стены на пересечении двух коробок. Если ширина кассет больше 1000 мм, в центре также устанавливается U-образная планка для надежного крепления.
• Распорка из паронита — устанавливается между анкерным уголком и стеной, чтобы минимизировать передачу температуры.

Что влияет на цену фасадных кассет?

Но какова цена модулей? Что это такое и за сколько можно купить фронтальные кассеты нужного форм-фактора и размера? Ценник на эти товары не статичен и при его расчете учитывается одновременно ряд факторов. Если говорить о наиболее значимых, то они следующие:

• Формат монтажа. Он может быть закрытым или открытым. Первый вариант более эстетичен. Но и цена у него выше. Это связано с увеличением трудозатрат на подготовку листового металла, гибку стали и последующую полировку;
• Базовая толщина. В качестве бюджета принято рассматривать вариант с толщиной листа примерно 0,7 мм. Это оптимальное решение для внутренней отделки. Работы по нанесению покрытия лучше всего выполнять пластинами толщиной 1 — 1,2 мм. При этом увеличивается стоимость кассет негабаритных размеров;
• Размеры модулей. Увеличение площади ящика приводит к снижению его цены. Затраты на рабочую силу для производства более крупных изделий менее значительны. Следовательно, стоимость не так высока;
• Тип мебели. Порошковая покраска выполняется в несколько этапов, что влияет на стоимость готового продукта. Растет. Если речь идет о готовых листах с полимерным покрытием, то их стоимость снизится на 5-10.

Перед покупкой фасадных кассет от производителя следует также учитывать необходимость профессионального монтажа.

Важно! Справиться с установкой в ​​одиночку очень проблематично.

И нет никакой гарантии его успешного завершения. Цена на такие мероприятия зависит от характеристик здания, его архитектуры, дизайна фасада и необходимости сопутствующих работ. Хотя цена в любом случае не будет серьезной затратами для любого бюджета.

Расчет материалов для облицовки фасада

Чтобы рассчитать количество и размер металлических кассет, нужно создать проект облицовки фасада. Данную услугу предлагают все производители и магазины, торгующие отделочными материалами. Если нет возможности обратиться к специалисту, можно произвести самостоятельный расчет на основании предложенной инструкции.

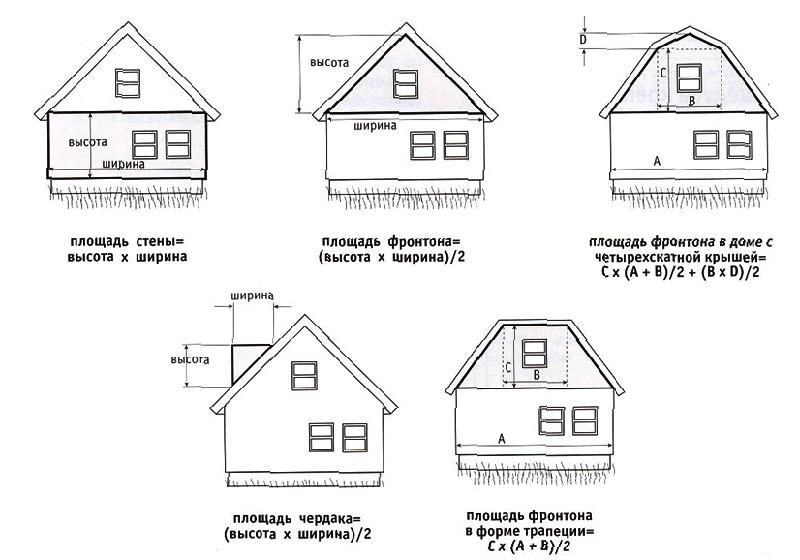

Для расчета вагонки можно воспользоваться простейшими формулами

Шаг 1. С помощью рулетки измерьте длину и высоту стен, окон и дверей. Измерьте расстояния между углами стены и расположенными на ней проемами, между проемами. Запишите полученные значения.

Шаг 2. Рассчитайте площадь стен, окон и дверных проемов, умножив их длину на ширину. Запишите полученные значения.

Шаг 3. Площадь проемов на ней вычитается из площади каждой стены. В результате у вас должно получиться 4 числа, которые необходимо сложить, чтобы получить общую площадь покрываемого пространства.

Шаг 4. На этом этапе нужно найти оптимальную длину и ширину металлических кассет. Расчет ведется исходя из того, что на стены следует устанавливать сплошные панели, без обрезки. Важно учитывать ширину створок углового профиля. При необходимости можно использовать металлические соединительные штифты для закрытия зазоров.

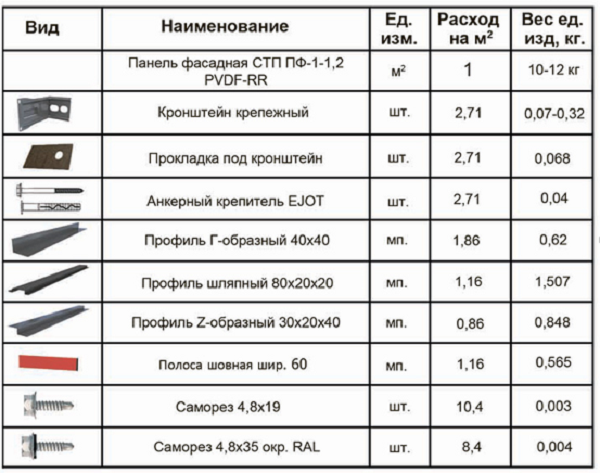

Нормы расхода материалов на устройство вентилируемого фасада в металлических коробах

Чтобы упростить расчет количества материалов, рекомендуется заранее знать размеры металлических ящиков и дополнительных элементов, которые можно приобрести в данном населенном пункте.

Составление схемы подсистемы

На основании расчетов, полученных на предыдущем этапе, составляется схема несущего каркаса. На нем должны быть указаны точки крепления кронштейнов к стене. При этом учитывается, что в каждом металлическом ящике есть соответствующие отверстия для крепления к подсистеме. При составлении схемы ориентируются на расстояние между этими отверстиями.

также важно учитывать тип металлического ящика. Если использовать панель с открытой опорой, полки соседних товаров будут перекрываться. Расстояние между горизонтальными профилями токарного станка определяется исходя из высоты (длины) металлического ящика.

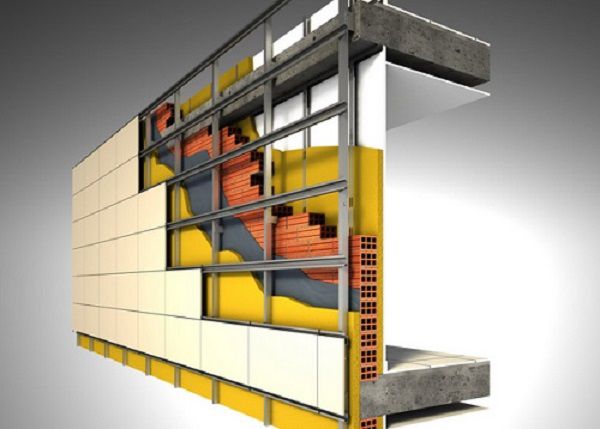

Каркас для металлических ящиков

Пример

Расстояние между отверстиями на полках металлического ящика — 53 см. Длина стены от угла до угла — 9 м. 60 см. По горизонтали необходимо установить 18 панелей. Умножая 53 см на 18, получаем 954 см. Вычитая 954 см (общая длина панелей) из 960 см (длина стены), получаем 6 см.

Это пространство закроют угловые профили, ширина полок которых составляет 5 см, так как нам нужно всего покрыть 6 см, а общая ширина полок углового профиля, установленного по обоим углам дома, составляет 10 см, угловой профиль будет идти к точкам крепления металлических коробов. Это позволит достичь требуемой структурной целостности.

Длина каждого металлического ящика — 535 см. Расстояние между отверстиями для полок — 530 см. Высота стены от подвала до крыши — 310 см. По вертикали необходимо установить 6 металлических ящиков, общая длина которых составит 318 см см. Лишние 8 см нужно будет обрезать, а разрез закрыть отделочной лентой.

Типы фасадных кассет

В зависимости от техники крепления и используемого материала бывают разные виды фасадных панелей. У каждой модификации есть свои достоинства и недостатки. Выбор той или иной модификации зависит, прежде всего, от условий эксплуатации и конструктивных особенностей здания.

Панели облицовки могут отличаться способом их установки. Кроме того, фасадные коробки могут быть выполнены из листового металла (сталь, алюминий, латунь, медь) и композитного материала.

По способу монтажа

В зависимости от техники крепления различают два типа металлических ящиков: открытые и закрытые.

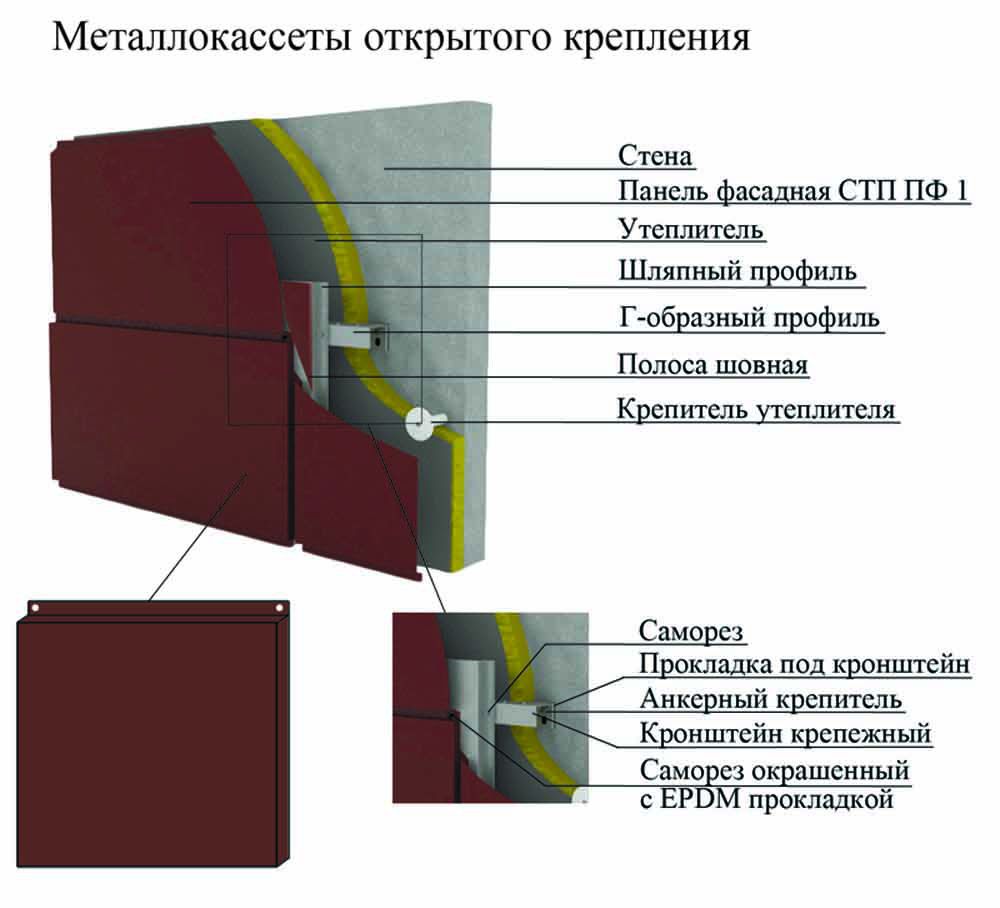

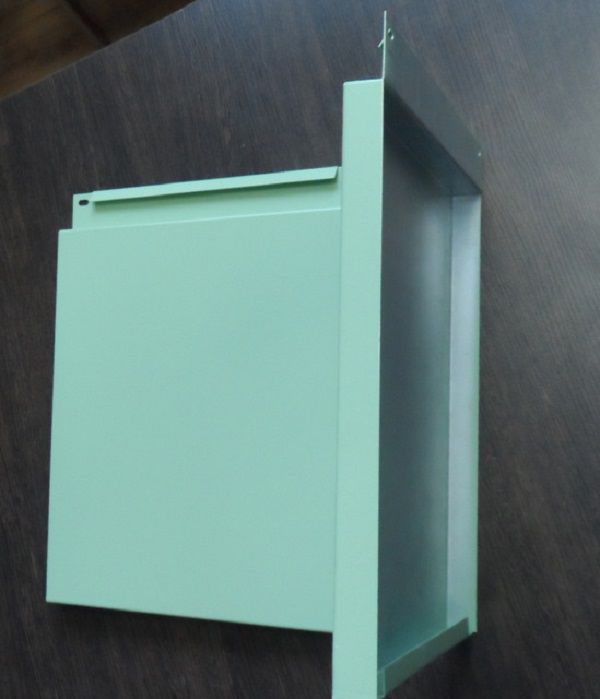

Металлокассеты открытого типа

Панели открытых модификаций крепятся к металлическому корпусу с помощью саморезов или заклепок. Конструктивные особенности открытых металлических кассет обеспечивают минимальные сроки строительно-монтажных работ. Фланцы панелей позволяют использовать для крепления саморезы с шестигранной головкой. Цвет головы соответствует оттенку панно.

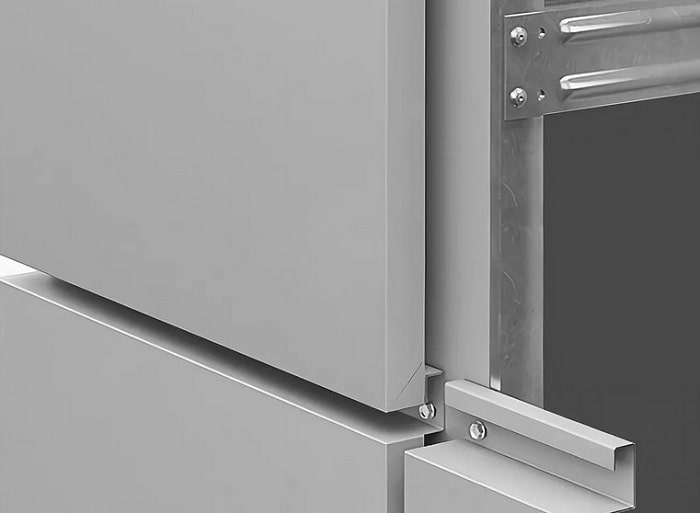

Металлокассеты закрытого типа

Для установки облицовочных плит закрытого типа метизы не используются. Конструктивные особенности боксов закрытого типа позволяют производить фиксацию путем соединения нижних и верхних панелей. Благодаря особой конфигурации фланцев такое крепление не только повысило надежность, но и скрыло от глаз крепежные детали, используемые для крепления верхней панели.

По материалу изготовления

Сырьем для изготовления фасадных коробок может быть:

• сталь;
• алюминий;
• латунь;
• медь;
• композитные материалы.

Рассмотрим подробно каждый материал, его эксплуатационные свойства, плюсы и минусы.

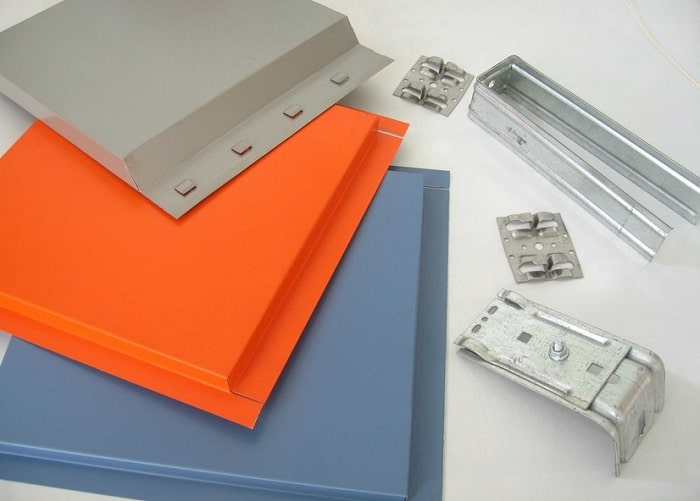

Стальные кассеты

Для металлических ящиков из стального оцинкованного листа это характеристики высокой прочности и большей жесткости. Такие панели отличаются высокими эксплуатационными свойствами и длительным сроком эксплуатации.

Стальная облицовка доступна на рынке в большом разнообразии цветов и оттенков. Это связано с тем, что технология изготовления такого покрытия предполагает покрытие лицевой поверхности декоративным и защитным полимерным слоем.

Стальные фасадные кассеты имеют значительный вес, поэтому при проектировании конструкции навесной облицовки необходимо тщательно рассчитывать несущую способность каркаса и учитывать повышенную нагрузку на фундамент и стены здания.

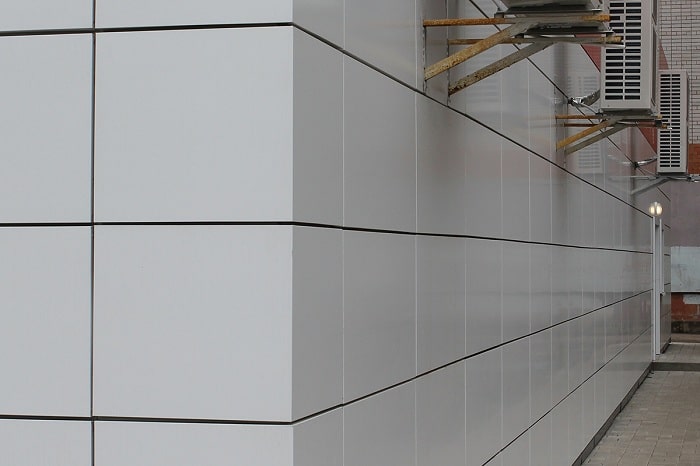

Алюминиевые кассеты

Использование алюминия позволяет значительно снизить нагрузку на фундамент и несущие конструкции за счет уменьшения массы облицовочных плит. Кроме того, алюминиевые облицовочные панели отличаются гибкостью и пластичностью, что позволяет облицовывать фасады здания любой архитектурной сложности и направленности.

Небольшой вес алюминиевых облицовок позволяет значительно увеличить их габаритные размеры, что позволяет значительно сократить время на монтажные работы.

Существенным недостатком является его высокая стоимость, однако высокие технические характеристики и возможность длительной эксплуатации полностью компенсируют этот недостаток.

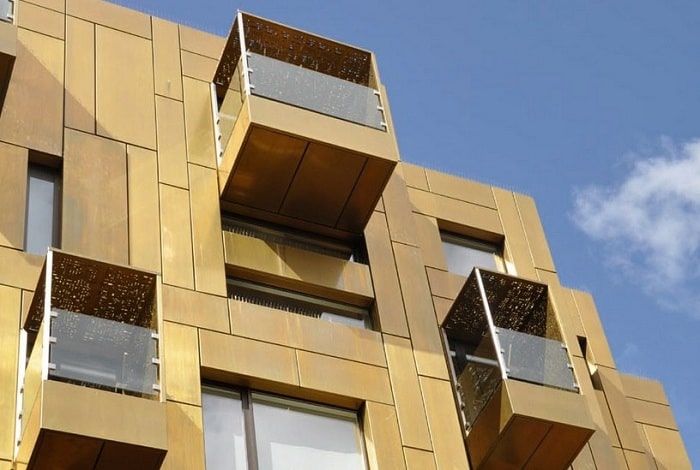

Латунные кассеты

Латунь используется для изготовления фасадных кассет гораздо реже, чем сталь и алюминий. В основном это связано с дороговизной материала и, как следствие, с невысокой востребованностью такой продукции.

Панели из латуни обычно не окрашиваются. Иногда на лицевую поверхность изделия наносится прозрачное полимерное покрытие, позволяющее сохранить естественный желтоватый оттенок латуни. Чаще всего облицовочные фасадные панели из латуни используются в качестве декоративных вставок и создают малые архитектурные формы.

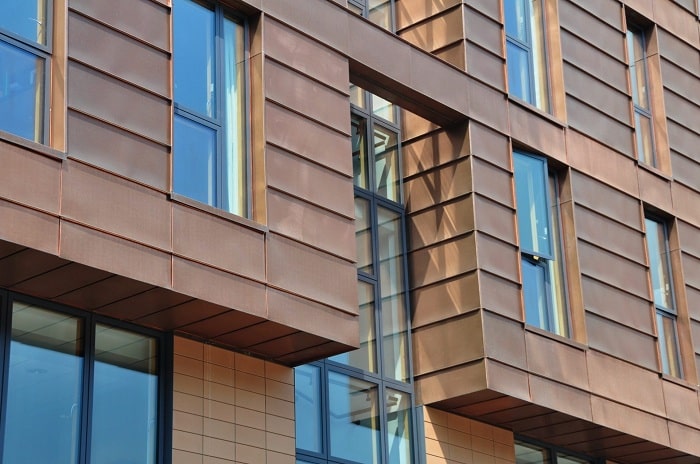

Медные кассеты

Покрытие зданий и сооружений данным видом продукции потребует значительных вложений. Стоимость медно-металлических кассет в несколько раз превышает стоимость всех вышеперечисленных вариантов облицовки фасада.

Что касается эксплуатационных характеристик, то особо выделяются практически неограниченный срок службы, устойчивость к атмосферным воздействиям, инертность к агрессивным химическим соединениям. Кроме того, медные панели гибкие и податливые, а лицевая поверхность не требует дополнительного защитного покрытия.

Кассетные панели для фасада из композитных сплавов

Использование композитных сплавов позволяет значительно снизить вес покрытия, однако прочностные характеристики такого покрытия значительно ниже, чем у алюминиевых или стальных кассет из листового металла.

Композитные фасадные кассеты часто используются для облицовки небольших зданий, где несущая способность стен и фундаментов невысока. Еще один недостаток некоторых композитов — они плохо переносят амплитудные колебания температуры.

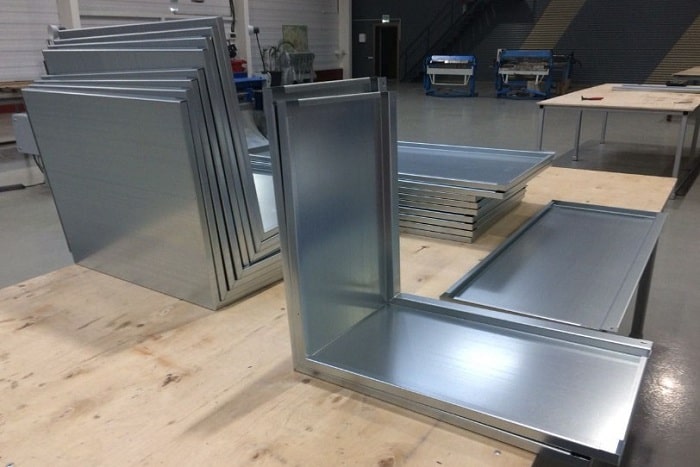

Технология производства фасадных кассет

Этот вид облицовочного материала изготавливается по особой технологии, которая предполагает точный раскрой листового металла, их дальнейшую гибку и придание необходимой конфигурации с последующим нанесением декоративного и защитного покрытия.

По этой причине при организации производства покрытий, используемых для устройства вентилируемых фасадов, необходимо внимательно изучить преимущества и недостатки материалов, используемых для изготовления кассет.

Для изготовления металлических фасадных кассет используются:

• оцинкованный стальной лист;
• нержавеющая сталь;
• алюминиевые сплавы;
• лист меди и латуни.

Материалы могут быть доставлены на предприятие в листах и ​​рулонах. Использование рулонных материалов допускает значительное количество технологических переходов, но потребует специального оборудования для транспортировки материала и разматывания рулона для выполнения качественного реза.

Кроме того, из-за стандартной ширины рулона 1250 мм максимальные размеры производимых кассет ограничены. Для массового производства требуется специальное оборудование: гибочные станки или автоматические линии.

При запуске серийного или серийного производства металлических фасадных кассет необходимо:

• тщательно проанализировать возможный рынок сбыта продукции;
• получив необходимую информацию, выбрать производственное здание и склад для хранения сырья и готовой продукции;
• выбрать надежного поставщика расходных материалов;
• поставка всего необходимого оборудования на производственные предприятия.

Особого внимания требует выбор гибочного станка. Именно от его технических характеристик будет зависеть качество и размер изделий. Также следует учитывать мощность станка, так как для гибки стали потребуется больше усилий, чем для гибки меди или алюминия.

Для массового производства фасадных кассет требуются папки двух типов: стационарная и переносная. Наличие этого оборудования позволит производить качественную продукцию в условиях цеха и при необходимости вносить изменения прямо на рабочем месте.

Перед покупкой папки необходимо окончательно определиться, какой материал будет использоваться, и четко указать размеры будущих кассет. Не лишним будет запросить консультацию специалиста по гибочному оборудованию.

Алюминиевые кассеты — альтернатива для вентилируемых фасадов

Плюсы алюминиевых фасадов

Для хозяина постройки важен не только цвет деталей отделки, но и их параметры, способность выдерживать значительные нагрузки без деформации.

Среди преимуществ кассет из алюминия необходимо выделить:

• устойчивость к механическим ударам, коррозии, воздействию химически активных препаратов;
• пожарная безопасность. Ремни пожарной безопасности крепятся кассетами. Даже при наличии огня они предотвращают распространение пламени и появление ядовитых паров;
• продолжительность. Детали фасада выдерживают без замены до 25-30 лет;
• возможность закрыть дефекты стены. Не требуется тщательного выравнивания исходной поверхности, тратиться на покупку клинкерного кирпича невозможно;
• сохранение цвета даже под прямыми солнечными лучами. Нет необходимости обновлять недвижимость перед началом каждого сезона. Все элементы фасада в заводских условиях покрываются тонким слоем полимерной или порошковой краски с последующим обжигом в специальной печи;
• минимальный вес. Алюминиевые кассетные фасады легче своих аналогов из стали и керамогранита. Предварительное усиление фундамента и несущих стен не требуется;
• защита от атмосферных осадков. Утеплитель и стена дома остаются полностью сухими даже без гидроизоляционной мембраны;
• снижение уровня шума до разумных пределов.

Еще одно существенное преимущество алюминиевых кассет — простота монтажа без заметных швов. Сборка начинается снизу. Каждая последующая строка связана с предыдущей. Головки гвоздей и шурупов на поверхности не видны. Работы можно проводить в любое время года. Тепловое расширение элементов минимальное.

Сравнение фасадных кассет из алюминия и керамогранита

Керамогранит считается одним из самых оригинальных отделочных материалов. Он создан искусственно, но точно имитирует натуральный камень. Но плиты из керамогранита имеют не только преимущества. У них тоже есть недостатки. Они в 4 раза тяжелее кассет. На несущие конструкции создается значительная нагрузка. При неправильном выполнении расчетов на этапе проектирования неизбежны трещины и проседание фундамента.

Следующий важный момент — герметичность. Керамогранит для крепления снабжен технологическими зазорами. Достаточно даже нескольких миллиметров, чтобы плесень в очень короткие сроки появилась на стене дома. Чтобы от него избавиться, придется полностью разобрать отделку. Алюминиевые фасады лишены этого недостатка. Полученная поверхность полностью герметизируется.

Керамогранит уступает и по таким показателям, как:

• ударопрочность. Вам даже не понадобится ковш экскаватора, чтобы повредить сразу несколько плиток. Их легко разделить даже при транспортировке;
• разнообразие форм. Имитации камня производятся только в виде прямоугольников или квадратов со стороной от 40 до 80 см. Коробки дают больше места для творчества;
• невосприимчивость к воде. Если в процессе изготовления не соблюсти технологию, поры останутся внутри. В них будет проникать влага. Зимой образуются кристаллы льда. Трещины — неизбежное следствие.

Хотите увидеть преимущества алюминиевых ящиков на практике? Заполните заявку на сайте завода Iron Fort. Вы получите готовый конструктор, который вам просто необходимо собрать. Обрезка отдельных листов производится в исключительных случаях.

Стоимость металлических кассет

Уверенность в оперативном и качественном выполнении лакокрасочных работ придаст сотрудничество со специализированной компанией.

При отделке зданий фасадами из металлических кассет производится смета с учетом пожеланий и потребностей клиента, параметров объекта. Стоимость вентилируемого фасада из металлических коробов напрямую зависит от материала, из которого изготовлена ​​продукция: латунь, алюминий, сталь, медь, оцинкованная сталь.

Средний расчет монтажа (стоимость труда на 1 м2 фасада) составляет:

• подсистема от 450-500 рублей;
• утеплитель от 150 руб;
• металлические кассеты от 1000 рублей;
• установка подсистемы от 90 рублей;
• крепление утеплителя на дюбель от 50-60 рублей;
• установка отливов, откосы от 250 руб и выше.

Конструктивные особенности металлокассет

Для облицовки наружных стен зданий используются открытые и закрытые металлические кассеты. Первый отличается от второго способом монтажа и внешним видом готовой конструкции.

При установке кассетного металлического фасада открытого типа все точки крепления панелей между собой будут видны. Поэтому для соединения используется крепеж, заглушки которого окрашены в тот же цвет, что и металлические кассеты. При установке панелей закрытого типа образуется сплошная плоскость без видимых зазоров. Вне зависимости от способа крепления металлические кассеты устанавливаются на подсистему вентилируемого фасада, то есть на прочный каркас.

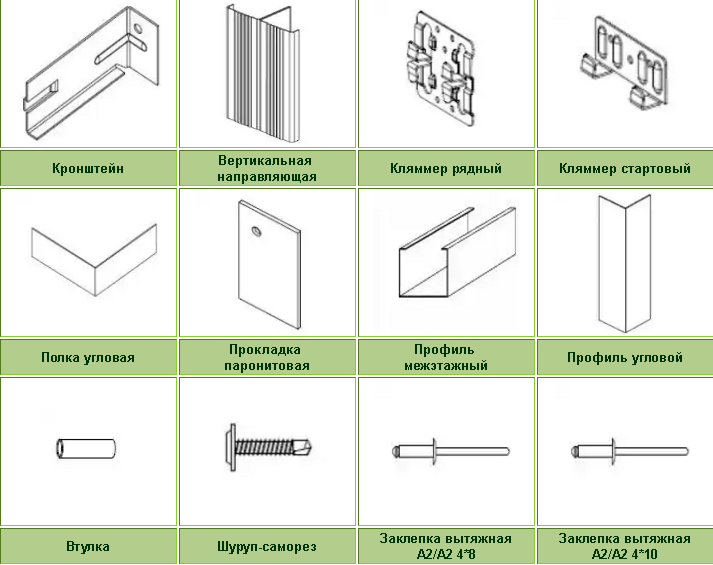

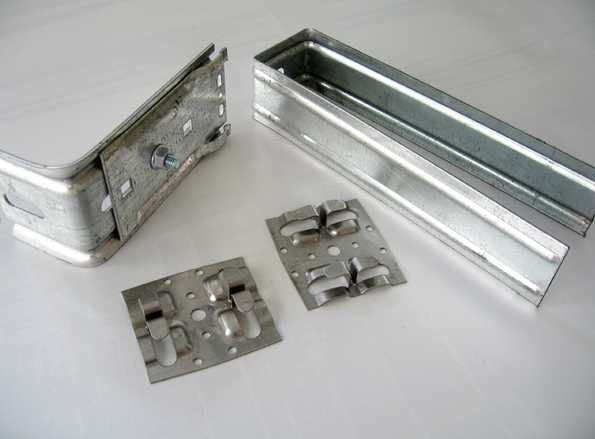

Вот так выглядят основные крепежи для обточки фасада из металлических кассет

Примечание: Подсистема — это опорная поверхность, к которой крепится облицовочный материал. В случае вентилируемого фасада — это конструкция, собранная из утеплителя и дополнительных элементов: несущих профилей, кронштейнов, анкеров и т.д.

Суть метода открытого крепления заключается в постепенной укладке металлических кассет с заходом боковых полок каждой последующей панели в боковые полки предыдущей. Стандартная глубина входа — 2,5 см. Крепежные элементы устанавливаются с шагом 20-25 см.

Металлические ящики закрытого (слева) открытого (правого) типа крепления

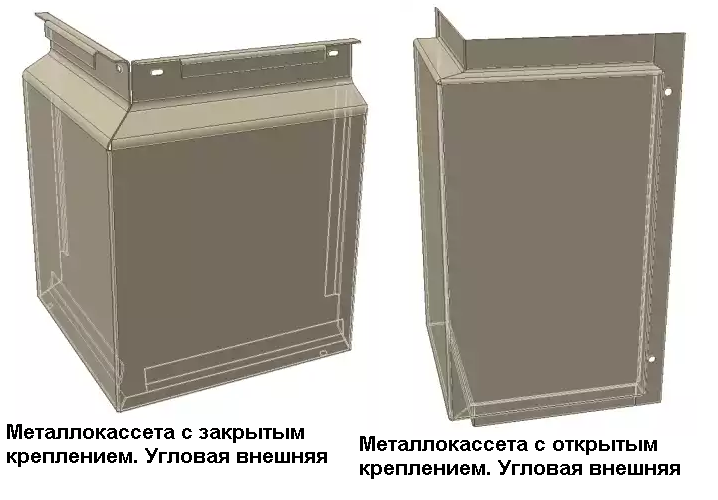

Угловые элементы

Метод скрытой установки основан на прикреплении каждой последующей коробки к полке предыдущей. Редактирование выполняется снизу вверх и слева направо. Каждая последующая панель после установки закрывает точку крепления на раме предыдущей. И, в свою очередь, он атакуется таким же образом. Так отделывают фасад металлическими кассетами закрытого типа.

Основное различие между открытыми и закрытыми металлическими кассетами заключается в обеспечении того же шва, что и у металлической кассеты

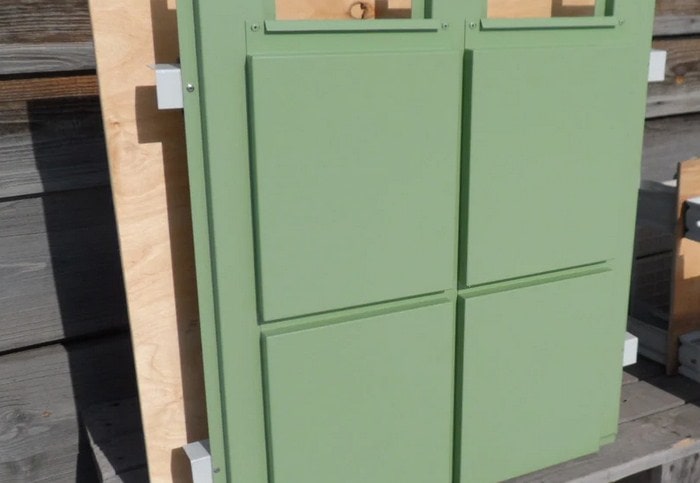

Закрытые металлические ящики

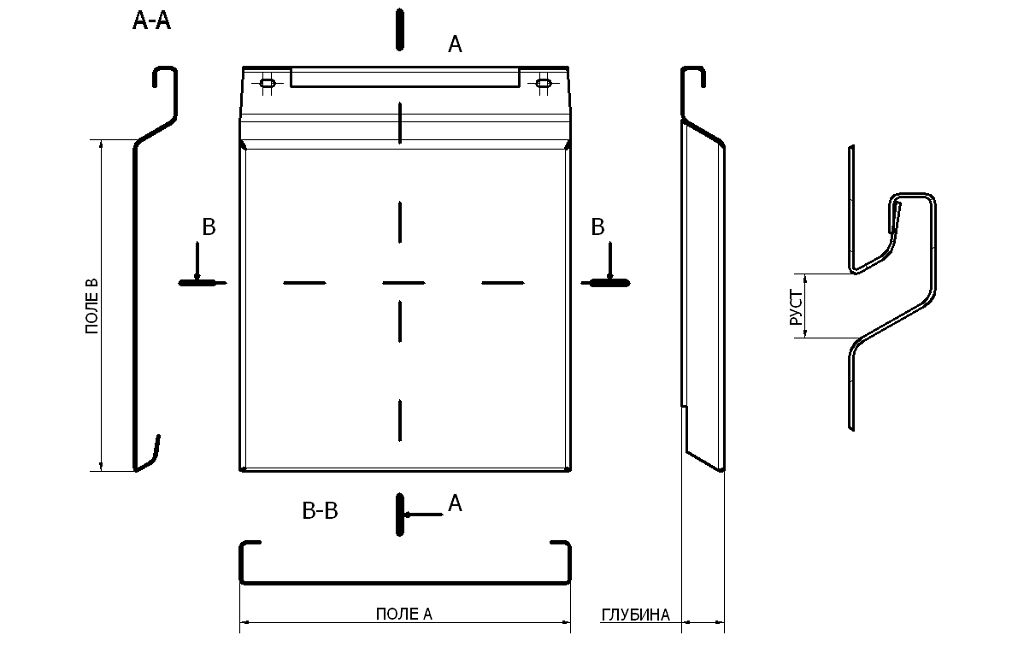

Металлическая коробка закрытого типа

Разница между закрытым и открытым типом крепления

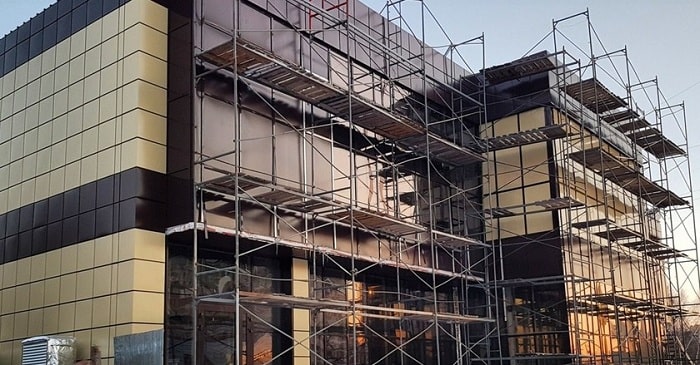

Пошаговая инструкция по монтажу подсистемы

Для выполнения работы вам потребуются следующие инструменты:

• отвес;
• уровень не менее 1 м длиной;
• квадрат из металла или дерева;
• простой карандаш или маркер;
• аккумуляторная отвертка;
• мощная дрель или перфоратор (выбор зависит от материалов, из которых построены стены дома);
• молоток;
• ножницы по металлу.

Материалы:

• стартовая планка;
• несущий профиль;
• склоны;
• скобки;
• паронитовые прокладки;
• анкеры или дюбеля для крепления кронштейнов;
• теплоизоляционный материал (минеральная вата или пенопласт);
• дисковые анкеры для крепления теплоизоляции к стене.

Есть два типа кронштейнов: регулируемые по длине и нерегулируемые. Первые состоят из двух частей: прямой панели и угловой. Эти детали соединяются между собой саморезами. Панели оснащены прорезями для извлечения и вставки прямого элемента. Это позволяет устанавливать опорные профили в одной плоскости. Нерегулируемые кронштейны можно использовать для облицовки плоских стен.

Расстояние установки крепежа оговаривается в дизайне облицовки фасада. При самостоятельной сборке нужно руководствоваться правилом: оптимальное расстояние между фурнитурой — 20-25 см.

Материалы, нормативы свойств фасадных металлокассет

Ключевыми параметрами пригодности фасадных металлических коробов для использования в наружной обшивке ЛФС домов и построек являются прочность на изгиб, коррозионная стойкость (атмосферная эрозия), пожарная безопасность и удельный вес. Прочностные характеристики обычно определяются свойствами листового проката, удельным весом — материалом (сталь, сплавы), толщиной кассеты. Коррозионная стойкость, пожарная безопасность зависят от материала покрытия, а также способа нанесения, состава, толщины. Заявленная стоимость кассеты зависит от:

• эксплуатационные свойства изделий;
• затраты производителя.

Значительную долю национального строительного рынка составляют предложения о покупке ящиков из оцинкованной стали, цена на которые обычно составляет нижнюю часть рыночного диапазона.

Полезные рекомендации по установке кассет

И еще несколько полезных советов, которые сделают монтаж перфорированных фасадных кассет максимально комфортным и простым. Резать панели пламенем или абразивными инструментами категорически не рекомендуется. Об установке таких панелей после такой обработки не может быть и речи.

обязательно проверять дату изготовления продукции и срок ее годности. Хранение заводского материала с полимерным покрытием поверхности и всех собранных компонентов разрешается только в течение 45 дней с момента отгрузки с производства. И только в оригинальной упаковке.

Не размещайте на передних ящиках дополнительные знаки, например, навесы, антенны и многое другое. Исключение составляют только элементы водосточной системы. Кроме того, они крепятся на опорном основании, а не на облицовке фасада. Для этого используются модули, полученные радиусной гибкой листового металла.
также необходимо позаботиться о правильном хранении материала. Перед установкой необходимо исключить попадание на панель ультрафиолетовых лучей. Солнечное излучение может вызвать изменение клея, что вызовет некоторые трудности при снятии упаковочной пленки с элементов конструкции.
Также обязательна защита установленных изделий от влаги. Вся дренажная система должна быть в хорошем состоянии.

Форма и размеры фасадных кассет

Как уже было сказано выше, чаще всего металлические облицовочные панели бывают квадратными или прямоугольными. Однако для реализации некоторых дизайнерских решений необходимо использовать детали треугольной, шестиугольной, трапециевидной и других форм. Эти виды облицовочных панелей могут быть изготовлены с учетом конкретных потребностей заказчика, но их стоимость будет значительно выше, чем стоимость стандартных панелей.

Нет никаких конкретных стандартов. Форма и размеры фасадных коробок полностью зависят от производственных мощностей компании и потребностей заказчика. Однако есть некоторые параметры, которых придерживается большинство производителей:

• Глубина — от 20 до 55 мм;
• Ширина шва — от 5 до 55 мм;
• Высота — от 340 до 600 мм;
• Ширина — от 150 до 4000 мм.

INSI, один из лидеров в производстве металлических ящиков, разработал собственную систему калибровки, позволяющую максимально экономить материалы. По этой системе фасадная кассета считается экономически целесообразной, если размер одной из граней составляет:

• KF-2: высота 550 мм или 1175 мм, ширина 555 мм или 1180 мм;
• КФ-1: 572 мм или 1197 мм по ширине и высоте;
• KF-3: 580 мм по ширине или высоте.

Интересно. Кассеты очень популярны. У таких изделий ширина намного больше высоты

Типы кассеты для облицовок НФС

Условно различают 2 типа металлических кассет по способу крепления: открытые (видимые) и скрытые (закрытые) типы, в которых застежки закрываются навесным замком со сгибом следующей кассеты.

Производители получают металлические кассеты открытого типа, которые после установки обеспечивают доступ к крепежным элементам. Это облегчает замену продуктов в случае повреждения, но при этом держатель жестко закреплен на краях. Поэтому при тепловом расширении материала в точках крепления возникают напряжения, которые могут вызвать появление микротрещин с последующим хрупким разрушением или ускоренное снижение прочностных характеристик из-за усталостных деформаций металла.

Более популярно использование ящиков с креплением на замки (с одной стороны) — это позволяет скрыть точку крепления и обеспечивает условно свободное перемещение кассеты при тепловом расширении материала практически без появления негативов напряженного состояния металла.

Справка: на самом деле способов крепления сегментов к опорным профилям подсистем LFS намного больше: на зажимах, иклях, зажимах, замках направляющих скольжения и т.д. Выбор способа крепления (открытый или скрытый) зависит на собственном объекте (дом, здание), дизайнерские решения. Компоненты, тип крепления бокса, стоимость установки определяет специализированный установщик NFS в зависимости от подсистемы, особенностей работы объекта.

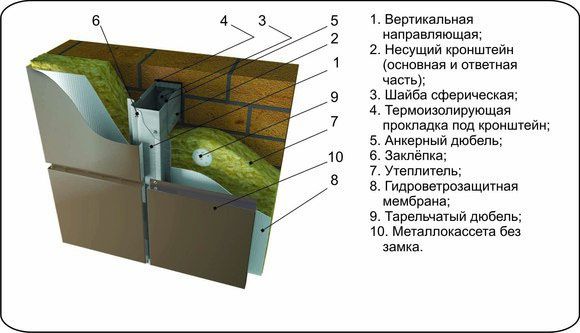

Устройство фасада из фасадных кассет

Навесная стена — это конструкция, размещаемая на внешней стене здания или сооружения и состоящая из двух компонентов:

• Жесткий каркас. Металлическую конструкцию необходимо монтировать на кирпичную стену. Поэтому дефекты и неровности конструкции можно скрыть.
• Покровный материал закреплен на каркасной основе.

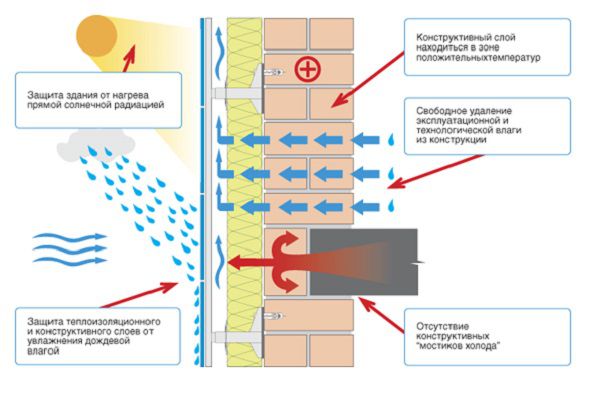

Принцип действия подсистемы

Принцип работы фасадной системы с навесной вентиляцией заключается в эффекте движения воздушных масс с разной температурой. После установки фасада между облицовкой и стеной остается свободное пространство. Воздушные массы перемещаются в этом пространстве из-за разницы температур между наружным воздухом и воздушным зазором внутри системы. Величина этой разницы влияет на падение давления и результирующую силу тяги.

Эта важнейшая особенность подсистемы увеличивает функциональность конструкции и значительно расширяет диапазон климатических условий, в которых она может использоваться.

Сама система состоит из облицовки, теплоизоляционного материала, воздушного зазора и подконструкции.

1. Облицовка выполняет одновременно несколько функций: создает защитную оболочку конструкции от негативных воздействий и определяет эстетику экстерьера здания.
2. Теплоизоляция. Независимо от высоты здания используется утеплитель на минеральной основе.
3. Воздушный зазор или полость, предотвращающая накопление влаги и облегчающая ее отвод наружу. В прослойке создается свободная вентиляция, что снижает потери тепловой энергии.
4. Подконструкция. Состоит из кронштейнов и профилей, размещенных под металлическими ящиками. Изначально фиксируются кронштейны, на них уже монтируется профильная система, к которой крепятся облицовочные материалы. Задача подсистемы — обеспечить надежное крепление теплоизоляции и металлических кассет и чтобы между этими двумя элементами образовалось необходимое пространство для вентиляции.

Преимущества и недостатки

К основным преимуществам металлических кассет как футеровочного материала можно отнести:

• простота и высокая скорость монтажа;
• незначительная нагрузка на фундамент и несущие стены;
• возможность полного выравнивания фасада;
• высокая стойкость к атмосферным воздействиям, механическим повреждениям и агрессивным химическим соединениям;
• большой выбор цветов и оттенков;
• высокая степень пожарной безопасности;
• широкий выбор стандартных конфигураций и размеров;
• ремонтопригодность;
• длительный период эксплуатации.

К недостаткам кассетного вкладыша можно отнести:

• необходимость использования специального режущего инструмента;
• трудности с креплением на криволинейных поверхностях;
• запрет на нанесение знаков, знаков различия и т.д.;
• высокая цена.

Что касается дороговизны кассет, то она полностью компенсируется внешним видом и долговечностью покрытия.

Структура вентилируемого фасада

Для самостоятельного монтажа металлических кассет необходимо знать конструктивные особенности вентилируемых фасадов. Все производители материалов для внешней отделки зданий также предлагают подсистемы для их монтажа. В некоторых случаях технология устройства облицовки именуется «НВФ» (навесной вентилируемый фасад). Для лучшего понимания информации необходимо понимать, что незаконное вооруженное формирование и «вентилируемый фасад» — это одно и то же.

Подробная схема монтажа фасадных кассет

Такая система внешней отделки зданий наиболее практична, так как позволяет обеспечить качественную теплоизоляцию и вентиляцию. Основные элементы незаконных вооруженных формирований:

• несущая стена;
• слой теплоизоляции;
• скобы, необходимые для крепления облицовочного материала;
• облицовочный материал (в данном случае — металлические кассеты).

Схема установки

Отделочный материал выполняет две функции: обеспечивает эстетическую привлекательность архитектурного облика здания и защищает теплоизоляцию от негативного воздействия внешней среды.

Принцип работы вентилируемого фасада

Разница температур внутри и снаружи помещений гарантирует создание прямого теплового потока изнутри наружу (воздух имеет тенденцию перемещаться из горячей точки в комнате в холодную). На своем пути поток воздуха преодолевает препятствие в виде стены и незаконных вооруженных формирований.

Схема теплообмена стены с вентилируемым фасадом

Проходя через эти материалы, он нагревает их до различных уровней. Чем ближе материал находится к внешней поверхности фасада, тем ниже его температура. Поскольку воздух является лучшим аккумулятором тепла, вентиляционный зазор НВФ обеспечивает температуру внешнего слоя фасада выше, чем температура окружающей среды. Средняя: температура фасада на 1-3 ° C выше.

В результате холодный воздух при контакте с незаконным вооруженным формированием нагревается и поднимается наверх. Таким образом, вдоль стены дома создается непрерывный поток воздуха, средняя скорость которого составляет 0,5 м / с.

Свежий воздух поступает в IAF через прорези в лайнере и нижние вентиляционные отверстия, которые обеспечивают испарение влаги. Двигаясь по стене снизу вверх, воздушный поток покидает фасад, унося пары.

Вентилируемые фасады, схема

важно знать: кронштейны играют особую роль в теплообмене. Если они изготовлены из материала с высокой теплопроводностью, потери тепла достигают 10-15%. Для компенсации нужен более толстый слой теплоизоляционного материала. Поэтому при выборе кронштейнов нужно обращать внимание на то, из чего они сделаны. Самый высокий коэффициент теплопроводности для алюминия (включая анодированный). Лучший выбор — сталь и сплавы.

Таблица материалов необходимых для монтажа вентилируемого фасада в металлических кассетах

Наименование материала Размеры единицы товара (см)

U профиль	Ширина 6.5 Длина 300
Г-образный профиль	Длина 300
Z профиль	Длина 300
Вертикальная расширяемая панель управления	Длина 200
Планка с горизонтальным швом	Длина 200
Внешний угол	Длина 200
Внутренний угол	Длина 200
Скобки	35x22x8
Clammer
Лента EDPM
Саморезы
Дисковые дюбели
Якоря
Теплоизоляционный материал
Металлические ящики

Монтажные профили

Подсистема комплектации

Панели и их стабильная геометрия

Еще недавно многие специалисты и архитекторы очень настороженно относились к фасадным коробкам. И на то были причины. Даже если только на первый взгляд. Высказывались опасения по поводу возможного появления «эффекта линзы». Его суть необычайно проста. При использовании кассетное основание изгибается, теряет первоначальную эстетику и презентабельность. Но есть существенное уточнение. Возникновение такой проблемы возможно только при использовании некачественного материала, его комплектующих и плохой лазерной резки листового металла, а также при проведении производственного процесса на морально и технологически устаревшем оборудовании.

Но в нашей компании диаметрально противоположная ситуация. Все производственные линии максимально автоматизированы, а геометрия каждого отдельного модуля откалибрована нами для максимальной точности.

В своей работе мы используем только лучшее сырье и материалы, а качество дополнительных элементов может серьезно конкурировать с лучшими предложениями от ведущих зарубежных производителей. Все наши кассетные фасадные панели отличаются стабильной геометрией и идеально ровной поверхностью. Мы гарантируем отсутствие «медленных эффектов» и безотказную работу нашей продукции в течение нескольких десятилетий.

Технология монтажа фасадных кассет

Способ крепления металлических кассет закрытого типа во многом схож, но есть некоторые существенные отличия. Рассмотрим подробно технологию монтажа коробок закрытого и открытого типа.

Монтаж металлокассет

Строительство вентилируемых фасадов требует, прежде всего, установки металлического каркаса, который крепится к несущим поверхностям с помощью анкерных дюбелей и системы металлических скоб.

Монтажные работы можно начинать после проверки несущей способности стен. Суть контроля такова: в стену забивается несколько дюбелей, к которым подвешивается участок каркаса с соответствующей нагрузкой. Дальнейшая установка осуществляется в следующем порядке:

1. Первым этапом проведения монтажных работ является разметка точек крепления кронштейнов для крепления каркаса. Максимальная точность маркировки обеспечивается использованием лазерного уровня, но при отсутствии спиртового уровня можно использовать обычный гидравлический уровень. Разметку следует начинать с нижней части здания. Правильная разметка гарантирует, что плоскость рамки будет вертикальной.

Расстояние между профилями определяется размером используемых облицовочных панелей. Если длина панели превышает 700 мм, возникает необходимость в установке дополнительных кронштейнов. Перфоратор используется для эффективного сверления отверстий в кирпичных или бетонных стенах. В процессе монтажа по возможности следует избегать забивания крепежа в соединительные швы стены, так как это может привести к разрушению кладки.

Для идеальной адаптации кронштейна к поверхности стены между ними помещается паронитовая прокладка. При креплении кронштейна к бетонному основанию длина анкера должна быть не менее 80 мм; при креплении к кирпичным стенам — не менее 100 мм.

2. После крепления металлической брекет-системы перпендикулярно к ним фиксируются профили металлического каркаса, которые фиксируются специальными шурупами.

3. Следующим шагом будет установка утеплителя. В качестве теплоизоляции рекомендуется использовать огнестойкие материалы с низкой теплопроводностью. Высокие показатели теплоизоляции и огнестойкости обеспечивают использование в качестве утеплителя минеральной ваты или экструдированного пенополистирола различных модификаций. Крепление утеплителя к поверхности осуществляется с помощью специальных дюбелей-грибов с круглой головкой большого диаметра. Расход фурнитуры 5 штук на 1 м2.

4. Для надежной защиты теплоизоляции от влаги, водяного пара и атмосферных воздействий на ее поверхность крепится синтетическая ветрозащитная мембрана. Материал накладывается внахлест и фиксируется в этом положении саморезами. В некоторых случаях возникает необходимость уложить дополнительный лист гидроизоляции.

5. Для установки вертикального опорного токарного станка используется цокольный профиль. Высота профиля обеспечивает пространство для свободной циркуляции воздуха между кассетами и слоем теплоизоляции. Монтаж нижнего первого ряда начинается с монтажа стартового профиля и цокольной молдинги.

6. Монтаж фасадных коробок начинается с левого нижнего угла здания. Перед началом установки необходимо снять защитную пленку с боковых сторон кассеты. Нижний фланец облицовочной панели закрепляется в стартовом профиле, а верхний фиксируется саморезами к металлическому профилю токарного станка.

Укладка всех последующих элементов осуществляется по такому же принципу: нижняя часть крепится к соседней панели, а верхняя часть фиксируется саморезами к обрешетке. В результате кассета удерживается на месте двумя винтами, расположенными на верхнем фланце. Для обеспечения большей жесткости конструкции допускается дополнительная фиксация изделия в промежуточных точках.

При установке декоративных облицовочных панелей открытого типа укладку каркаса можно начинать с любого угла здания. За счет изогнутой формы кассет и специальных прорезей для крепежа существенно упрощается процесс установки и сокращается время работы.

Особенности монтажа металлических фасадных панелей

Крепление панелей предполагает установку специальных элементов конструкции, обеспечивающих привлекательный внешний вид облицовки и дополнительную защиту от вредных атмосферных воздействий. Эти элементы включают:

• защитная полоса;
• склон;
• пластина;
• внешний и внутренний угол;
• костыль.

Отсутствие этих элементов существенно влияет на эстетические характеристики покрытия. К тому же большая часть преимуществ вентилируемого сайдинга будет потеряна.

При выборе материала и толщины облицовочной панели для вентилируемого фасада необходимо руководствоваться не только рекомендациями производителя. Большое значение имеют ветровая нагрузка, климатические характеристики, величина и интенсивность механических воздействий.

При наличии неблагоприятных погодных условий и значительных механических нагрузок желательно использовать более толстый материал и по возможности усилить каркас дополнительными профилями.

При установке сайдинга из металлических облицовочных панелей требуется неукоснительное рассмотрение всех технических аспектов. К тому же малейшее перекос при установке опорной системы может отрицательно сказаться на работоспособности всей вентилируемой конструкции.
